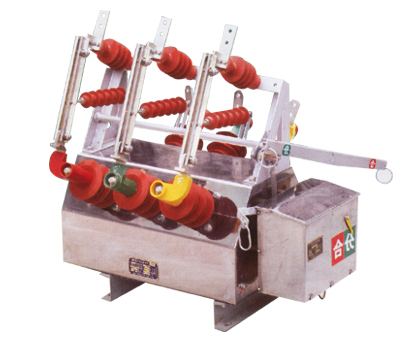

ZW6-12户外交流高压真空断路器

ZW6-12户外交流高压真空断路器

ZW6-12系列真空断路器为额定电压10KV,三相交流50Hz的高压户外开关设备,主要用来开断关合农网、 城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式, 三相真空灭弧室置于金属箱内,利用SMC绝缘材料相间绝缘及对地绝缘,性能可靠,绝缘强度高。
材质配置

铁壳喷塑,不锈钢可选,手动,电动

型号

ZW6-12/630-20

全国24小时销售热线:

13616630771

ZW6-12系列真空断路器为额定电压10KV,三相交流50Hz的高压户外开关设备,主要用来开断关合农网、
    城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式,
    三相真空灭弧室置于金属箱内,利用SMC绝缘材料相间绝缘及对地绝缘,性能可靠,绝缘强度高。

·使用环境条件:
1.海 拔 高 度:不大于2000米。
2.周围空气温度;上限+40℃,下限-40℃。
3.相 对 温 度:日平均不大于95%,月平均不大于90%。
4.风             压:不超过700Pa(相当于风速34m/s)。
5.地震烈度:不超过8度。
6.污秽等级:Ⅳ级。




功能原理

技术参数

·主要技术参数:

项     目
单位
数量
额定电压
KV
12
额定绝缘水平
lmin工频 耐压
干试
KV
42
湿试(对地)
34
雷电冲击耐压(峰值)
75
额定电流
A
630
额定频率
Hz
50
额定短路开断电流
KA
12.5、16、20
额定短路关合电流(峰值)

31.5、40、50
额定峰值耐受电流
KA
31.5、40、50
额定短路耐受电流4s
12.5、16、20
操作顺序
分-0.3s-合分-180s-合分
额定短路电流开断次数
30
机械寿命
10000
额定操作电压配CT弹簧操作机构
V
DC24V、48V AC、DC110V、220V
触头允许磨损厚度
mm
3
过电流脱扣器额定电流
A
5
重量
Kg
130(标准型)


结构尺寸

·ZW6-12系列户外高压真空断路器外形及安装尺寸:





 ZW6-12G系列户外高压真空断路器外形及安装尺寸:

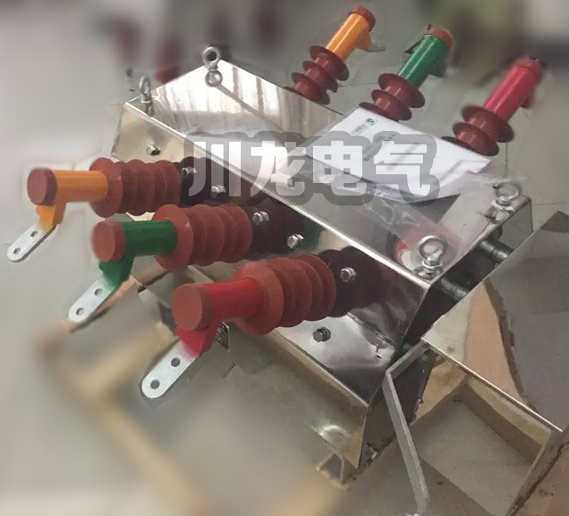

产品实拍

ZW6真空断路器ZW6-12高压真空断路器ZW6-12G真空断路器
