LW9-72.5瓷柱式高压交流六氟化硫断路器配CT20弹簧操动机构,采用自能灭弧原理,为单断口结构,每台断路器的三极装于一个框架上通过传动机构实现三相机械联动。电控可实现远方和就地操作。
材质配置

瓷柱式

型号

LW9-72.5/2500A

全国24小时销售热线:

13616630771

产品简介:
    LW9-72.5瓷柱式高压交流六氟化硫断路器配CT20弹簧操动机构,采用自能灭弧原理,为单断口结构,每台断路器的三极装于一个框架上通过传动机构实现三相机械联动。电控可实现远方和就地操作。

产品主要技术参数
序号 项 目 LW9-72.5
1 额定电压 kV 72.5
2 额定电流 A 3150
3 额定短路开断电流 kA 31.5
4 额定短时耐受电流 kA 31.5(4s)
5 额定峰值耐受电流 kA 80
6 额定雷电冲击耐受电压 kV 断口 350+60对地 350
7 额定1min工频耐受电压 kV 断口 160+42对地 160
8 机构型号 CT20弹簧操动机构
产品应用:
    LW9-72.5瓷柱式高压交流六氟化硫断路器产品性能可靠,运行稳定,三极机械联动操作,可适应我国各种环境条件的要求。
 产品性能特点
1). 优良的开断性能
2).较长的电寿命
3).可靠的绝缘性能
4).较长的机械寿命
5).运行安全可靠,维护工作量小


名称 单位 LW9-72.5 LW25-126/145 LW25-252 LW15B-252
LW15-252
额定电压 kV 72.5 126/145 252 252
额定频率 Hz 50 50 50 50
额定电流 A 3150,4000 2000,3150 4000 3150,4000
额定开断电流 kA 25,31.5 40/31.5 40 50
额定关合电流 kA 80 100/80 100 125
额定短时耐受电流及持续时间 kA 31.5(4s) 40(4s)/31.5(4s) 40(4s) 50(4s)
额定峰值耐受电流 kA 80 100/80 100 125
近区故障开断电流 kA     le×90% le×75%
额定失步开断电流 kA   le×25%
爬电比距 cm/kV 3.1   2.5, 3.1
1分钟工频耐受电压 干试 断口 kV 160+42 315  395+145
对地 160 275  460
极间 160 275  ---
湿试 断口 kV 160+42 275  395+145
对地 160 275  460
极间 160 275  ---
额定雷电冲击耐受电压 断口 kV 410 650/750      950+206
对地 350 550/650 1050
极间 350 550/650 ---
5分钟零表压工频耐受电压 kV 84 95/124 189 189
合闸时间 ms ≤150 ≤150 ≤110 ≤100
分闸时间 ms ≤30 ≤30(重合闸二
分≤35)
≤30 ≤25
开断时间 ms ≤60 ≤60 ≤60 ≤60
合分时间 ms 40-60 40-60 50-70 40-60
操作不同期时间
极间
ms ≤2 ≤2 ≤2 ≤2
ms ≤4
额定重合闸操作循环      分-0.3s-合分-180s-合分
O-0.3s-CO-180s-CO
气体额定压力 MPa 0.5;0.4 0.5 0.6 0.6
SF6气体报警/闭锁压力 MPa 0.45/0.40,
0.35/0.30
0.45/0.40 0.55/0.50 0.55/0.50
SF6气体年漏气率 % ≤0.5 ≤0.5 ≤0.5 ≤0.5
每极断口数 1 1 1 1
机械寿命 3000 3000 3000 3000
接线端子水平纵向拉力 N 790 1250 1500 1500
接线端子水平横向拉力 N 750 750 1000 1000
接线端垂直方向拉力 N 750 1000 1250 1250
主回路电阻 μΩ ≤50 ≤45 ≤45 ≤42
配用机构   弹簧操动机构 弹簧操动机构 弹簧机构或
液压机构
液压机构或
气动机构
每台断路器冲入SF6气体重量 kg 4 6 30 30
每台断路器重量 kg 1000 1400 3500 4000/4500
符合标准      GB/T1984.IEC60056
LW24- 40.5/72.5户外高压交流罐式六氟化硫断路器参数表
名称 单位 LW24-40.5 LW24-70.5
额定电压 kV 40.5 70.5
额定电流 A 1250,2000,2500,3150
额定频率 Hz 50
额定短路开断电流 kA 40 31.5
额定短时耐受电流及持续时间 kA/s 40/4 31.5/4
额定峰值耐受电流 kA 100 80
额定关合电流(峰值) kA 100  80
额定短时工频耐受电压(有效值) 断口 kV 95+23.4 160+42
对地 95 160
额定雷电冲击耐受电压 断口 kV 185+33 350+59
对地 185 350
爬电比距 mm/kV 31 31
全开断时间 ms ≤60
固有分闸时间 ms ≤30
合闸时间 ms ≤100
机械寿命 10000
额定操作顺序   O-0.3s-CO-180s-CO 或 O-15s-CO
SF6气体额定压力 MPa 0.50,0.40
SF6气体报警/闭锁压力 MPa 0.45/0.40,0.35/0.30
控制回路额定电压 V DC220/110
储能电机回路额定电压 V DC220/110    AC220/110
额定背对背电容器组开断电流 A 1500,2000 2000
额定短路开断电流开断次数 20
额定并联电抗器切合电流 A 1600,2000 1500


功能原理

技术参数

结构尺寸

产品实拍

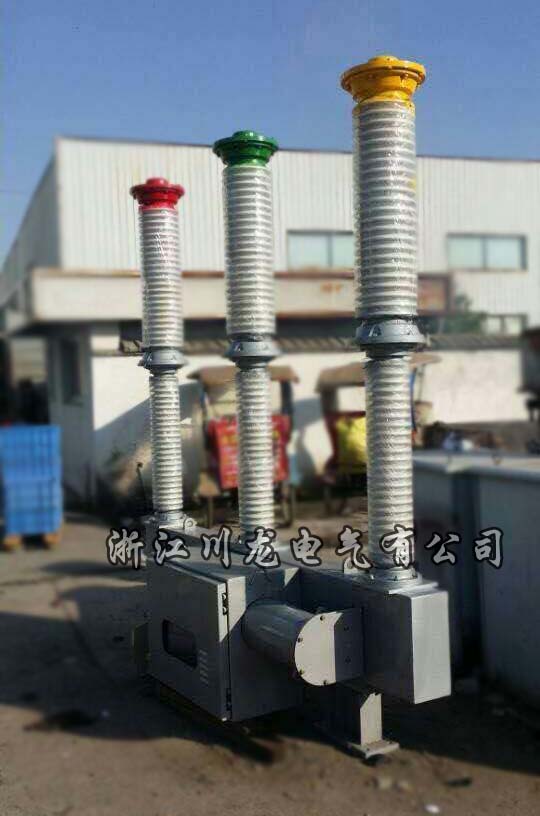

LW9-72.5KV户外高压六氟化硫断路器
