CDW34-12户外落地式看门狗分界开关柜

CDW34-12户外落地式看门狗分界开关柜

CDW34-12F/630-20户外落地式看门狗分界开关柜(落地式看门狗)是一款将柱上智能高压断路器、控制箱体、电压互感改为柜体式结构方式的产品。(可加装计量箱、预付费远程抄表装置构成预付费计量一体化智能开关)。
材质配置

柜体可采用铁板喷塑,也可选择不锈钢柜体。断路器可选装隔离,避雷器。

型号

CDW34-12F/630-20

全国24小时销售热线:

13616630771

一、概述
CDW34-12F/630-20户外落地式看门狗分界开关柜(落地式看门狗)是一款将柱上智能高压断路器、控制箱体、电压互感改为柜体式结构方式的产品。(可加装计量箱、预付费远程抄表装置构成预付费计量一体化智能开关)。箱体采用铁板喷塑或不锈钢材质生产。此产品在结构上安装方便,外观美观,高压部分与低压计量表室完全隔离,在设备带电情况下高压室禁止开门操作,只有在停电情况下才能将高压室门打开,安全可靠。产品占用面积小,是生活区、工矿企业与箱式变配套使用完美的组合产品。人员可直接开门进行查看表底和就地操作开关动作。互感器采用全封闭环氧树脂真空浇筑,因此杜绝老化问题。分界开关部分采用真空开关并带有零序、保护电流互感器,与智能控制器实现零序、过流、速断保护、 重合闸三段保护,可以实现自动切除单相接地故障和自动隔离相间短路故障。确保非故障用户的用电安全。此产品具备了FTU功能实现开关遥控分合闸;也可选配GSM手机通讯、GPRS远程操控功能(详细内容见下“智能控制器说明”)。
1.1 引用标准
GB763—90 《交流高压电器在长期工作时间时的发热》
GB1207—1997 《电压互感器》
GB1208—1997 《电流互感器》
GB17201-1997 《组合互感器》
GB4208-93 《外壳防护等级》
GBJ63-90 《电力装置的电测仪表装置设计规范》
DL/T448-2000 《电能计量装置管理规范》
DL/T566-95 《电压失压记时仪技术条件》
JB5777.2-91 《电力系统二次电路用控制及继电保护屏(柜、台)通用技术条件》
GB/T11022 《高压开关设备和控制设备标准的共用技术》
JB5777.3-91 《电力系统二次电路用控制及继电保护屏(柜台)基本试验方法》
DL/T593-96 《高压开关设备的共用订货技术条件》
GB 1984 《交流高压断路器》
GB/T11022 《高压开关设备和控制设备标准的共用技术标准》
GB311.1 《高压输变电设备的绝缘配合》
GB/T16927.1 《高电压试验技术第一部分:一般试验要求》
GB3309 《高压开关设备在常温下的机械试验》
GB311.1-1997 《高压输变电设备的绝缘配合》
SD109 《电能计量装置检定规程》
1.2 使用的环境条件
a . 海拔高度不超过3000米; 污秽等级:Ⅳ级。
b .周围空气温度:-40°C~+40°C;日温差:日变化25°C。
c . 风速不大于35m/s;地震强度不超过8级。
d .无易燃、易爆炸危险、化学腐蚀的场所。

功能原理

二、分界开关产品说明
2.1 整体结构优越
用户分界真空断路器本体采用三相支柱式结构,具有开断性能稳定可靠,无燃烧和爆炸危险、安全、免维护、体积小、重量轻和使用寿命长等特点。是一种免维护产品。断路器本体安装采用座装安装方式。分界控制器安装在断路器下方或上方,通过户外电缆与分界断路器连接。电源变压器(电压PT)可与断路器并排方置或放置在断路器的上方。
2.2操作灵活方便
电动自动储能,遥控分合闸。同时具有手动储能,手动分合功能,可直接由架空线接至电压互感器输出额定电压,通过断路器侧面的端子盒中转,使用连接电缆引入到控制器上,由控制器遥控来进行操作。
操作机构采用小型化弹簧操动机构,分合闸能耗低;机构传动采用直动传输方式,分合闸部件少,可靠性高。操作机构置于密封的断路器机构箱中,解决了机构锈蚀的问题,提高了机构的可靠性。
2.3变比任意可调、PT二次输出中转
开关出线侧外置零序电流互感及二相或三相电流互感器,在机构罩外部侧面设有端子盒,CT变比线引出、电压PT二次输入端子,都在端子盒内,可做到任意调整CT变比和PT二次电源线经断路器内部中转,通过户外电缆引入控制器,减少了二次电源线过长、且控制器需另设电源接口的不便。
 三、智能开关控制器说明
智能用户分界开关控制器是专门用于分界开关本体的智能控制,实现保护控制功能和通信功能,控制器与开关本体通过控制电缆和航空接插件进行电气连接,实现其保护及自动监控功能。该产品广泛适用于城乡10kV架空配电线路用户。(详细说明及操作见控制器副本,以下列出部分参数功能。)
1、GY1智能开关控制器技术参数
输入工作电压:AC220V(其他工作电压需在合同中注明)
输入工作电压频率:50HZ(AC时)
输入工作电压允许波动范围:±15%
整机功耗:<10W
储能电机电压:AC220V
开关量额定电压:DC220V
输出电压(合闸/分闸操作):DC220V(其他工作电压需在合同中注明)
相电流采样输入范围:0~60A(二次值)
零序电流采样输入范围:
a、直接采样(0~1A)
b、自产(0~60A)且都是二次值
相电流采样误差:±0.5%
零序电流采样误差:a、直接采样(±0.2%)b、自产(±0.5%)
相间短路过流保护定值:0.5~60A(步长0.01A)
相间短路过流保护动作时间:0~99S(步长0.01S)
单相接地保护电流定值:
a、直接采样(0.01In~0.95In)
b、自产(0.01In~12In)步长都是0.01A
单相接地保护时间定值:0~7200S(步长0.01S)
遥控器遥控距离:50米以内
高频干扰:Ⅲ级 GB/T15153.1
静电放电:Ⅳ级 GB/T15153.1
浪涌干扰:Ⅲ级 GB/T15153.1
快速瞬变:A级 GB/T17626.4
智能开关控制器的特点
可以快速切除界内故障,速断动作时间小于30毫秒
控制器为32位微机型的继电保护及监控装置,预留以太网通讯接口,满足电力系统信息化的要求,同时具有保护和监控功能。可选配GSM手机通讯功能,可远程控制开关分合、查询事件记录。可选配GPRS后台电脑连接方式与监控中心通信,用中文短信方式向值班员报告运行的各种工况信息
可扩展与预付费电能表配合,实现预付费控制功能。还可以扩展,在未经授权的情况下,打开计量箱门,强制断电的功能,起到防窃电的功能
短信可以设置发或不发,使测试更加方便
七、智能开关保护功能及工作原理
10KV馈线或设备的故障主要有相间短路和单相接地两种类型,控制器对这两种故障分别进行处理。
1、相间短路故障的处理
对于用户界内的相间短路故障,控制器通过检测从分界开关内部采集的A C相电流与定值比较来判断故障的发生,当大于定值,立即跳闸把故障隔离掉,不影响非故障区域的供电。即便由于定值的选择性问题,某些故障造成了变电站出线开关也跳闸了,但变电站重合后,故障点已经被隔离,非故障区域可以很快恢复供电。
设二段定时限过流保护(速断、过流),各段电流及时间定值可独立整定,分别设置整定控制字控制这二段保护的投退。过负荷可以选择跳闸或告警。
专门设置一段加速段电流保护,在重合闸后投入3秒,而不是选择加速速断、过流。可以由控制字投退,加速段的电流及时间可独立整定。
2、单相接地故障的处理
单相接地故障,由于零序电流远小于用户界内发生单相接地故障时的零序电流,因此,通过设定适当的定值,即可做出准确的判断。
接地保护可以选择带方向或不带方向。有零序电压时可以选择带方向。
可以选择跳闸或告警。
八、智能开关控制器的功能
1、重合闸
有最大四次重合闸,每次的投退可单独控制,每次的延时可独立整定。可以投退合闸后加速功能。
2、FTU功能
遥控、遥测、遥信功能
遥控功能有:遥控跳闸操作,遥控合闸操作。手持遥控器就地跳闸操作,就地合闸操作。
遥测量主要有:IA IC I0,精度达到0.5级。
遥信量主要有:9路遥信开入、装置变位遥信及事故遥信,并作事件顺序记录,遥信分辨率小于2ms。
3、可以存储32条事件顺序记录(SOE记录),和16条保护动作记录。掉电不消失。方便事故的追忆和分析。
4、对时功能
可以通过调度通过通信对时,也可以使用手机通过短信对时,也可以使用专用测试软件对时。
5、自动发送事项短信功能
实时监视现场状态的变化,一旦发生变化立即向指定的手机号码(可以是多个手机号)发送事件报告,事件报告是中文的,很直观。该功能可以通过控制字关闭或打开。
6、远程抄表功能(属扩展功能,需订货说明)
预留了485通信口,可以接1-8块电能表,装置自动采集电能表的数据,并转发上传,实现远程抄表。

技术参数

结构尺寸

外形尺寸可根据客户要求定制。

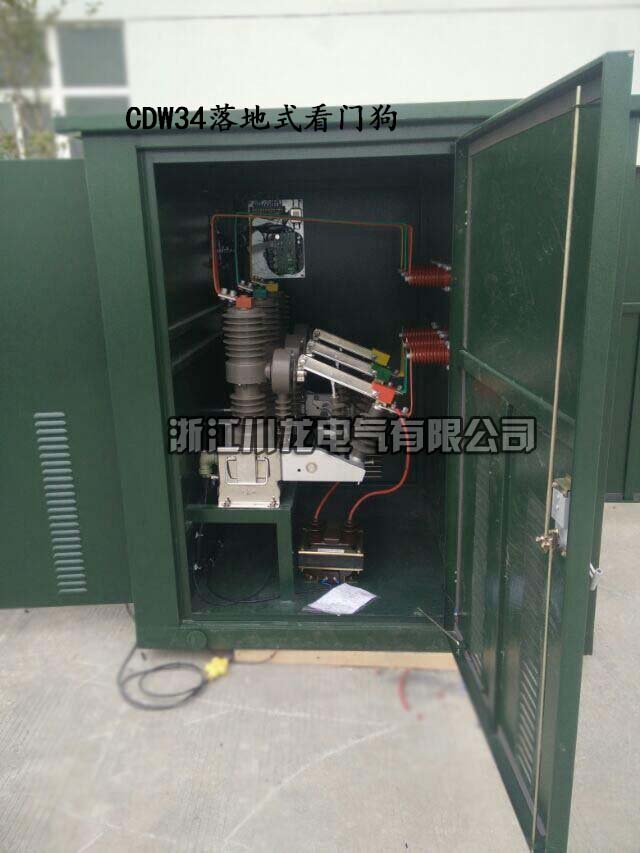

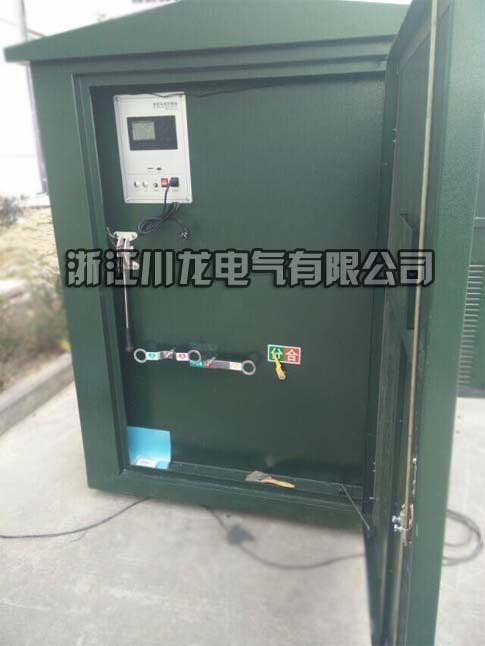

产品实拍

CDW34落地式看门狗分界开关CDW34看门狗分界开关柜,落地式看门狗
