VS1-12户内高压真空断路器

VS1-12户内高压真空断路器

可配用KYN28A-12(GZS1)等中置手车式开关柜,也可配于XGN一口固定式开关柜。ZN63A-12(VS1-12)户内交流高压真空断路器符合国家标准GB1984《交流高压断路器》、JB3855《3.6~40.5KV户内交流高压真空断路器》和IEC60056 《高压交流断路器》标准。满足DL/T403 《10~35KV户内高压真空断路器订货技术条件》。
材质配置

固定式,手车式,永磁型,固封式可选。

型号

VS1-12/630-20

全国24小时销售热线:

13616630771

ZN63A-12(VS1)户内交流高压真空断路器适用于三相交流50Hz,额定电压为7.2KV~12KV的电力系统中作投切各种不同性质的负荷及频繁操作的场合,可供工矿、企业、发电厂及变电站电气设备的保护和控制之用。可配用KYN28A-12(GZS1)等中置手车式开关柜,也可配于XGN一口固定式开关柜。ZN63A-12(VS1-12)户内交流高压真空断路器符合国家标准GB1984《交流高压断路器》、JB3855《3.6~40.5KV户内交流高压真空断路器》和IEC60056 《高压交流断路器》标准。满足DL/T403 《10~35KV户内高压真空断路器订货技术条件》。

常用型号:VS1-12/630-20   vs1-12/630-25  VS1-12/1250-25(31.5)   固定式,手车式,永磁型,固封式可选。

功能原理

技术参数

主要技术参数



1、ZN63A-12(VS1-12)真空断路器主要技术参数



序 号

名 称

单位

数 据

1

额定电压

KV

12

12

12

12

12

2

额定电流

A

630,1250

630,1250

630,1250,1600

1250,1600,2000

2000,2500,3150

3

额定绝缘水平

1min工频耐压

KV

42

42

42

42

42

额定雷电冲击耐压

75

75

75

75

75

4

额定短路开断电流

KA

16

20

25

31.5

40

5

额定短路关合电流(峰值)

40

50

63

80

100

6

额定(峰值)耐受电流

40

50

63

80

100

7

额定短时耐受电流

16

20

25

31.5

40

8

额定短路开断电流开断次数

50

50

50

50

30

9

额定短路持续时间

S

4

4

4

4

4

10

额定操作顺序



分-t-合分-180s-合分*

11

机械寿命

2000

20000

20000

20000

10000

12

额定单个电容器组开断电流

A

630

630

630

630

630

13

额定背靠背电容器组开断电流

A

400

400

400

400

400

*16KA,20KA,25KA,31.5KA:t=0.3S; 40kA:t=180S







2、储能电机

采用永磁式单相直流电动机,其技术数据如下:



型 号

额定电压(V)

额定输出功率(W)

正常工作电压范围(V)

额定电压下储能时间(S)

ZYJ55-1

DC110,DC220

70

85%~110%额定电压

≤10





3、ZN63A-12(VS1)真空断路器机械特性参数



序 号

名 称

单位

数 据

1

触头开距

mm

11±1

11±1

11±1

11±1

11±1

2

超行程

mm

3±0.5

3±0.5

3±0.5

3±0.5

3.5±0.5

3

三相分、合闸不同期性

ms

≤2

≤2

≤2

≤2

≤2

4

合闸触头弹跳时间

ms

≤2

≤2

≤2

≤2

≤2

5

相间中心距

mm

210±1.5

210±1.5

210±1.5

210±1.5

275±1.5

6

合闸触头接触压力

N

16KA

20KA

25KA

31.5KA

40KA

2000±2000

2400±200

2400±200

3100±200

4250±250

7

平均分闸速度

m/s

0.9~1.3

0.9~1.3

0.9~1.3

0.9~1.3

0.9~1.3

8

平均合闸速度

m/s

0.4~0.8

0.4~0.8

0.4~0.8

0.4~0.8

0.4~0.8

9

分闸时间,

当操作电压为

最高

ms

≤50

≤50

≤50

≤50

≤50

额定

≤60

≤50

≤50

≤50

≤50

最低

≤60

≤60

≤60

≤60

≤60

10

合闸时间

ms

≤100

≤100

≤100

≤100

≤100

11

动、静触头累积允许磨损厚度

mm

3

3

3

3

3



4、分、合闸线圈技术参数



分闸线圈

合闸线圈

备注

额定操作电压(V)

DC220,DC110; AC220,AC110

DC220,DC110; AC220,AC110

分闸线圈在小于

线圈功率(W)

245

245

30%额定操作电

正常工作电压范围

65%~120%额定电压

85%~110%额定电压

压时,不得分闸

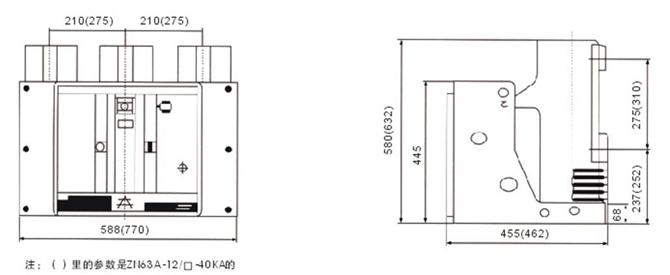

结构尺寸

ZN63A-12(VS1)户内交流高压真空断路器

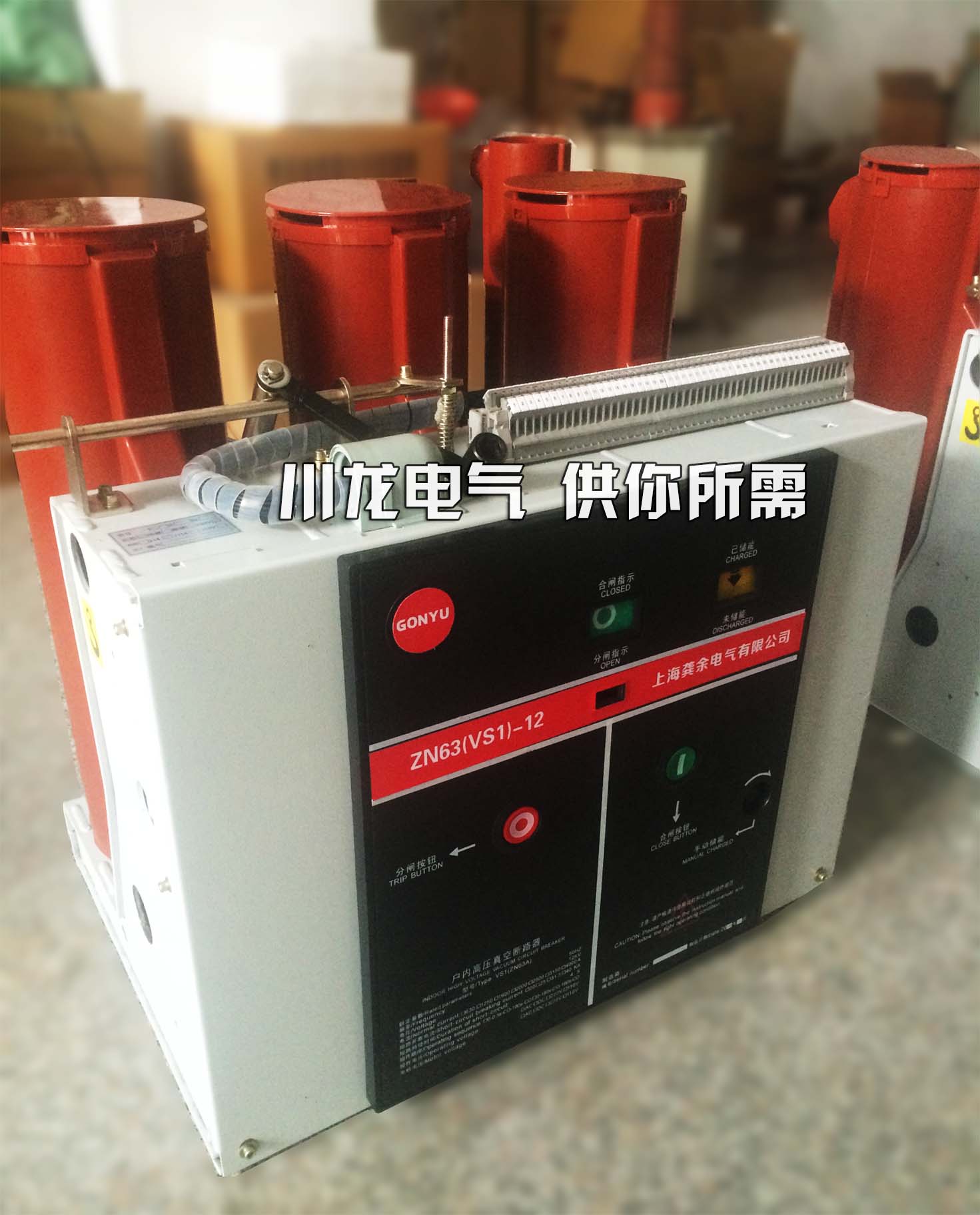

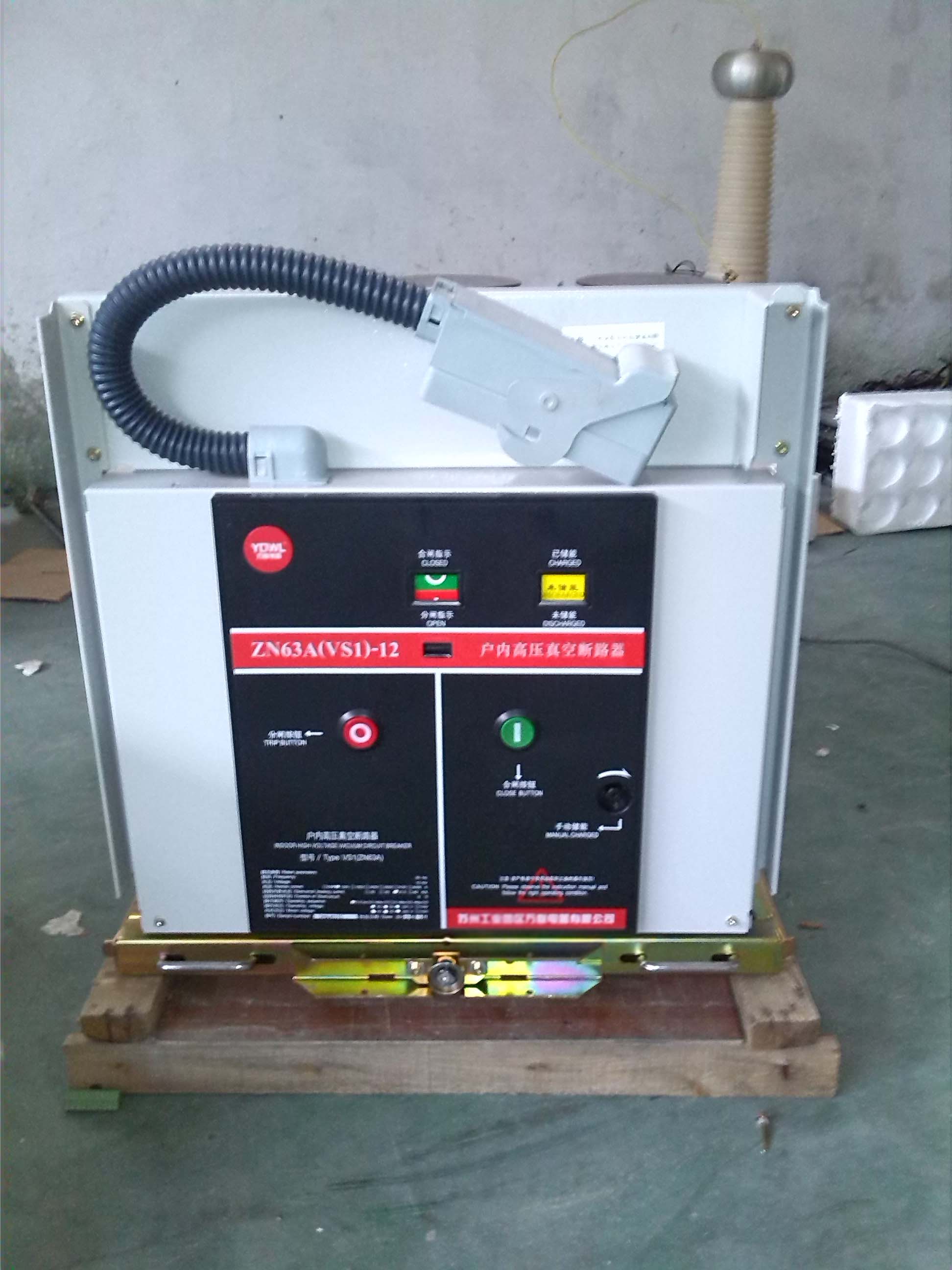

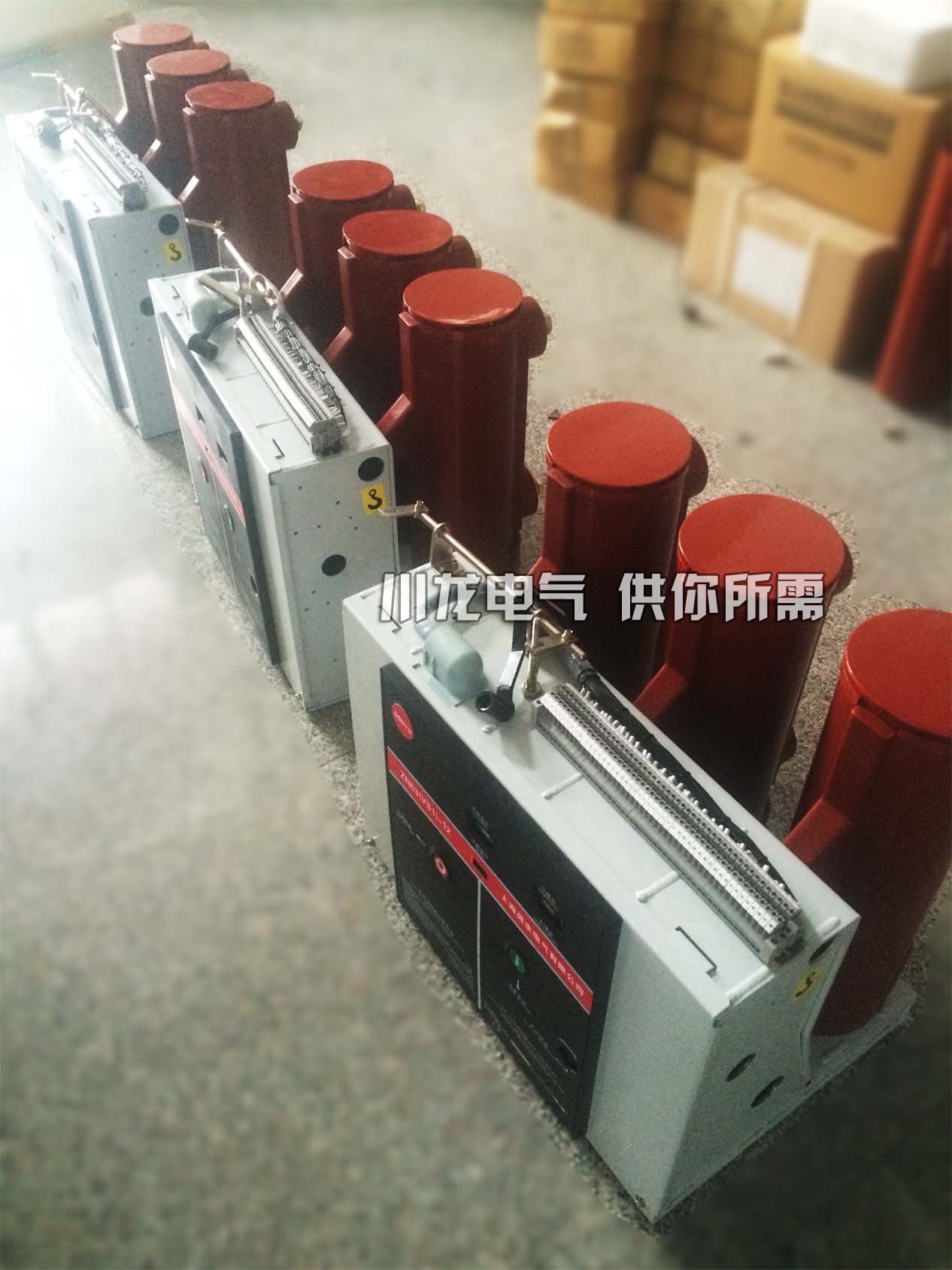

产品实拍
