LW8-40.5户外高压六氟化硫断路器

LW8-40.5户外高压六氟化硫断路器

LW8-40.5型六氟化硫断路器是三相交流50Hz户外高压电器设备,适用于40.5KV输配电系统的控制和保护,也可用作联络断路器及开合电容器组场合。产品开断性能优良,采用压气式灭弧室,燃弧时间短,电寿命长,在额定电压下连续开断31.5kA短路电流达21次不检修 不更换六氟化硫气体;机械可靠性高。机械寿命达3000次以上;能频繁操作,每台可装12只电流互感器,供用户选择。该产品采用新型MKZ型SF6指针式密度表,压力表读数不受温度变化的影响,使用方便。断路器符合国家标准GB1984-89《交流高压
材质配置

铁壳喷塑

型号

LW8-40.5/1600-31.5

全国24小时销售热线:

13616630771

LW8-40.5型六氟化硫断路器是三相交流50Hz户外高压电器设备,适用于40.5KV输配电系统的控制和保护,也可用作联络断路器及开合电容器组场合。
铁壳LW8-40.5/1250-25 操作电压交流/直流110V-220V可选
铁壳LW8-40.5/1250-31.5 操作电压交流/直流110V-220V可选
铁壳LW8-40.5/1600-31.5 操作电压交流/直流110V-220V可选
铁壳LW8-40.5/2000-31.5 操作电压交流/直流110V-220V可选
不锈钢LW8-40.5/1250-25 操作电压交流/直流110V-220V可选
不锈钢LW8-40.5/1250-31.5 操作电压交流/直流110V-220V可选
不锈钢LW8-40.5/1600-31.5 操作电压交流/直流110V-220V可选
不锈钢LW8-40.5/2000-31.5 操作电压交流/直流110V-220V可选

2、主要特点
产品开断性能优良,采用压气式灭弧室,燃弧时间短,电寿命长,在额定电压下连续开断31.5kA短路电流达21次不检修 不更换六氟化硫气体;机械可靠性高。机械寿命达3000次以上;能频繁操作,每台可装12只电流互感器,供用户选择。该产品采用新型MKZ型SF6指针式密度表,压力表读数不受温度变化的影响,使用方便。断路器符合国家标准GB1984-89《交流高压断路器》和国际电工委员会标准IEC56出版物《高压交流断路器》的要求。该产品配用CT14型弹簧机构。

功能原理

主要特点
产品开断性能优良,采用压气式灭弧室,燃弧时间短,电寿命长,在额定电压下连续开断31.5kA短路电流达21次不检修 不更换六氟化硫气体;机械可靠性高。机械寿命达3000次以上;能频繁操作,每台可装12只电流互感器,供用户选择。该产品采用新型MKZ型SF6指针式密度表,压力表读数不受温度变化的影响,使用方便。断路器符合国家标准GB1984-89《交流高压断路器》和国际电工委员会标准IEC56出版物《高压交流断路器》的要求。该产品配用CT14型弹簧机构。

技术参数

主要技术参数

序号 项目名称 参数
1 额定电压(kV) 40.5
2 额定电流(A) 2000
3 额定短路开断电流(kA) 31.5
4 额定失步开断电流(kA) 7.9
5 额定开合单个电容器组电流(A) 400
6 额定操作顺序 分-0.3s-合分-180s-合分
7 SF6气体额定充气压力(MPa) 0.45
8 分闸时间(ms) ≤60
9 合闸时间(ms) ≤100
10 刚分速度(m/s) 3.4
11 刚合速度(m/s) 3.2
12 断路器重量(kg) 1400
CT14弹簧机构主要参数
合闸线圈 a.c.220V,3.5A d.c.110V,3.6A d.c.220V,1.8A
分闸线圈 a.c.220V,3.5A d.c.110V,4.8A d.c.220V,2.4A
电动机 a.c.220V,5A d.c.220V,5A d.c.110V,10A
储能时间 ≤15s
5、使用环境条件
[1] 海拔高度:≤3000m。
[2] 环境温度:-30℃~+40℃。
[3] 污秽等级:Ⅱ级、Ⅲ级、Ⅳ级。
[4] 相对湿度:日平均不大于95%,月平均不大于90%(25℃)。
[5] 风压:不大于700Pa(相当于34m/s)。
[6] 没有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场合。
6、订货注意事项:
订货时请注明机构中储能电动机以及分、合闸线圈的操作电压;电流互感器规格型号及接线要求(正常情况下按K1-K4接线);
所配专用工具及备件数量。是否需要过渡支架。
7 所配电流互感器技术参数
序号 型号 接线抽头 电流比(A) 准确级次 额定二次负荷(Ω 10%倍数
1 LR-35-100 K1-K2 50/5 1 0.4
K1-K3 75/5 1 0.4
K1-K4 100/5 0.5 0.6
2 LRB-35-100 K1-K2 50/5 10P 0.4 2
K1-K3 75/5 10P 0.6 2
K1-K4 100/5 10P 1.2 4
3 LR-35-200 K1-K2 100/5 0.5 0.6
K1-K3 150/5 0.5 0.6
K1-K4 200/5 0.5 0.8
4 LRB-35-200 K1-K2 100/5 10P 1.2 4
K1-K3 150/5 10P 1.2 6
K1-K4 200/5 10P 1.2 10
5 LR-35-300 K1-K2 100/5 0.5 0.8
K1-K3 200/5 0.5 0.8
K1-K4 300/5 0.5 0.8
6 LRB-35-300 K1-K2 100/5 10P 1.2 4
K1-K3 200/5 10P 1.2 6
K1-K4 300/5 10P 1.2 10
7 LR-35-400 K1-K2 200/5 0.5 1.2
K1-K3 300/5 0.5 1.2
K1-K4 400/5 0.5 1.2
8 LRB-35-400 K1-K2 200/5 10P 1.2 10
K1-K3 300/5 10P 1.2 10
K1-K4 400/5 10P 1.2 10
9 LR-35-500 K1-K2 300/5 0.5(0.2) 1.2
K1-K3 400/5 0.5(0.2) 1.2
K1-K4 500/5 0.5(0.2) 1.2
10 LRB-35-500 K1-K2 300/5 10P 1.2 10
K1-K3 400/5 10P 1.2-1.6 10
K1-K4 500/5 10P 1.2-1.6 10
11 LR-35-600 K1-K2 400/5 0.5(0.2) 1.2
K1-K3 500/5 0.5(0.2) 1.2-1.6
K1-K4 600/5 0.5(0.2) 1.2-1.6
12 LRB-35-600 K1-K2 400/5 10P 1.2-1.6 10
K1-K3 500/5 10P 1.2-1.6 10
K1-K4 600/5 10P 1.2-1.6 10
13 LR-35-800 K1-K2 600/5 0.5(0.2) 1.2-1.6
K1-K3 700/5 0.5(0.2) 1.2-1.6
K1-K4 800/5 0.5(0.2) 1.2-1.6
14 LRB-35-800 K1-K2 600/5 10P 1.2-1.6 10(15)
K1-K3 700/5 10P 1.2-1.6 10(15)
K1-K4 800/5 10P 1.2-1.6 10(15)
15 LR-35-1000 K1-K2 600/5 0.5(0.2) 1.2-1.6
K1-K3 800/5 0.5(0.2) 1.2-1.6
K1-K4 1000/5 0.5(0.2) 1.2-1.6
16 LRB-35-1000 K1-K2 600/5 10P 1.2-1.6 10(15)
K1-K3 800/5 10P 1.2-1.6 10(15)
K1-K4 1000/5 10P 1.2-1.6 10(15)


结构尺寸

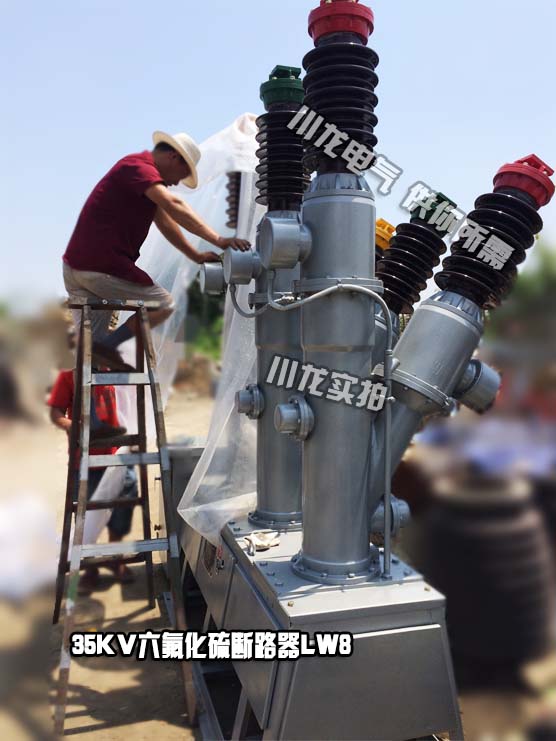

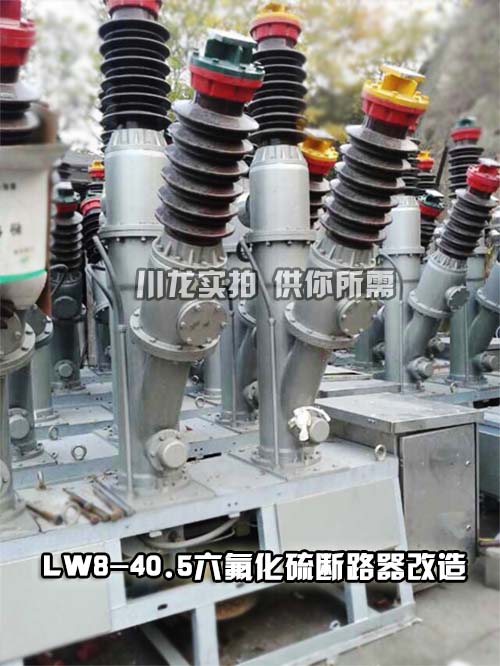

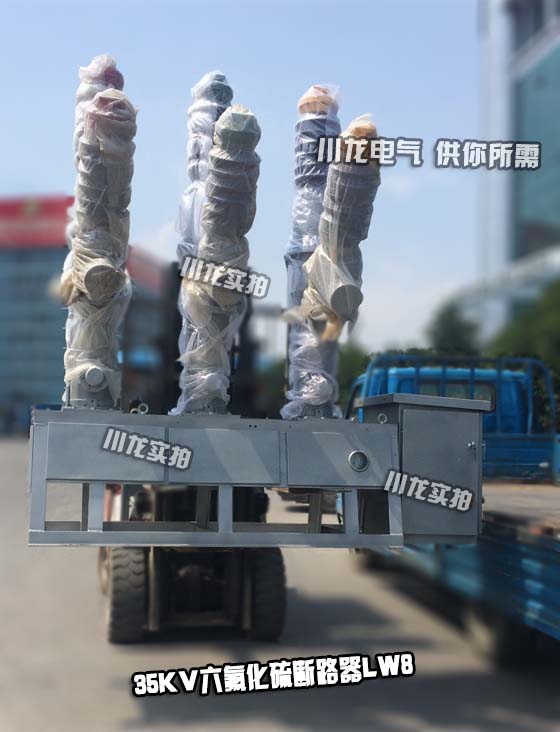

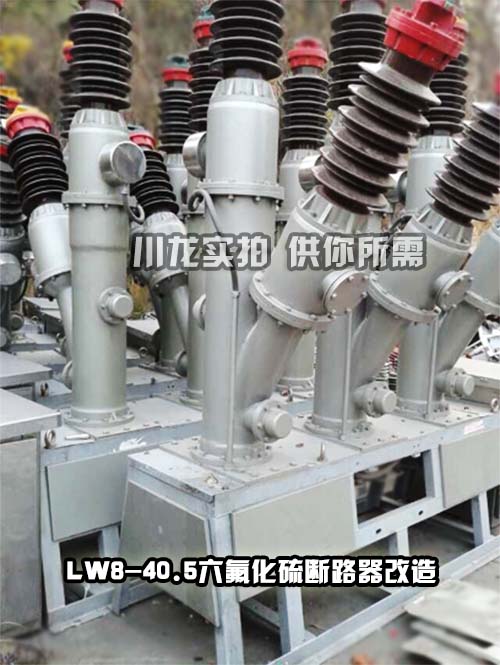

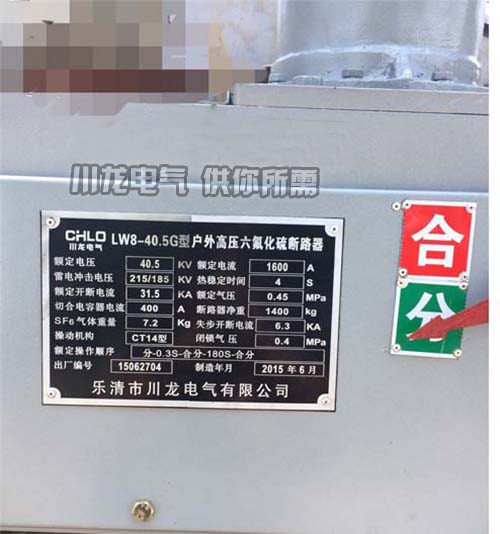

产品实拍

LW8六氟化硫断路器35KV SF6高压六氟化硫断路器LW8-40.5六氟化硫断路器LW8高压六氟化硫断路器
