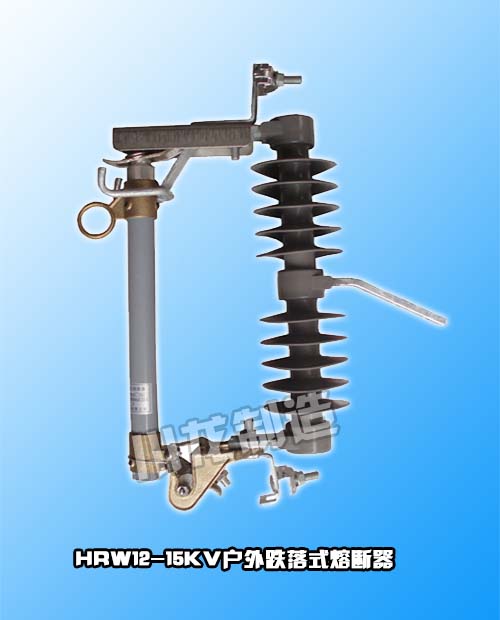

HRW12-15KV户外高压跌落式熔断器

跌落式熔断器是配电线路分支线和配电变压器最常见的一种短路保护开关。它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

材质配置

硅胶支柱

型号

HRW12-15KV/200A

全国24小时销售热线:

13616630771

联系我们在线QQ

由于跌落式熔断器型号众多，因此在选型号时请和我们客服人员沟通确认。我公司常见的型号有：RW3、RW4、RW5、RW7、RW10、RW11、RW12等。额定电压从10KV到40.5KV不等。额定电流100A,200A常见两种。熔丝选用规格参考3A 5A 7.5A 10A 15A 20A 30A 40A 50A 60A 75A 100A 150A 200A等。

跌落式熔断器是配电线路分支线和配电变压器最常见的一种短路保护开关。它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。安装在配电线路分支上，可缩小停电范围。因其有一个明显的断开点，具有了隔离开关的功能，给检修线路和设备创造了一个安全作业环境，增加了检修人员的安全性。带拉负荷的跌落式熔断器，还配有弹性辅助触头和灭弧罩，用以分合额定负荷电流。
用途及执行标准：
本产品使用于10～35kV配电线路分支线和配电变压器一次侧，用于过载和短路保护，分合额定负荷电流。
本产品型号按JB/T8321-1996《交流高压熔断器型号编制办法》的规定进行编制，产品参数按GB15166.3-1994《交流高压熔断器喷射式熔断器》标准执行。对该标准中未明确定义的重要参数及配置方式，按JB/DQ2139-1986《10-35kV户外交流高压跌落式熔断器暂行技术条件》的要求修正执行。
使用条件：
* 环境温度：不高于+40℃，不低于-30℃；
* 海拔高度：不超过1000m；（1000m以上可按GB311.1-1997进行修正）
* 电源频率：50±2Hz；
* ************烈度：7度以下
* 最大风速：35m/s
型号定义：
本产品型号按JB/T8321-1996《交流高压熔断器型号编制办法》规定进行定义，具体如下：

跌落式熔断器的安装

(1)安装时应将熔体拉紧(使熔体大约受到24.5N左右的拉力)，否则容易引起触头发热。

(2)熔断器安装在横担(构架)上应牢固可靠，不能有任何的晃动或摇晃现象。

(3)熔管应有向下25°±2°的倾角，以利熔体熔断时熔管能依靠自身重量迅速跌落。

(4)熔断器应安装在离地面垂直距离不小于4m的横担(构架)上，若安装在配电变压器上方，应与配变的最外轮廓边界保持0.5m以上的水平距离，以防万一熔管掉落引发其他事故。

(5)熔管的长度应调整适中，要求合闸后鸭嘴舌头能扣住触头长度的三分之二以上，以免在运行中发生自行跌落的误动作，熔管亦不可顶死鸭嘴，以防止熔体熔断后熔管不能及时跌落。

(6)所使用的熔体必须是正规厂家的标准产品，并具有一定的机械强度，一般要求熔体最少能承受147N以上的拉力。

(7) 10kV跌落式熔断器安装在户外，要求相间距离大于70cm。

八、熔断器的运行维护管理

(1)熔断器具额定电流与熔断体及负荷电流值是否匹配合适，若配合不当必须进行调整。

(2)熔断器的每次操作须仔细认真，不可粗心大意，特别是合闸操作，必须使动、静触头接触良好。

(3)要尽量避免跌落式熔断器连续多次断开额定遮断容量，对熔管内壁为钢纸管的熔断器，连续开额定遮断容量不应超过三次。

(4)熔管内必须使用正规厂家生产的标准熔体，禁止用铜丝铝丝代替熔断体，更不准用铜丝、铝丝及铁丝将触头绑扎住使用。

(5)对新安装或更换的熔断器，要严格验收工序，必须满足规程质量要求。

(6)熔断体熔断后应更换新的同规格熔体，不可将熔断后的熔体联结起来再装入熔管继续使用。

(7)应定期对熔断器进行巡视，每月不少于一次夜间巡视，查看有无放电火花和接触不良现象，不放电，会伴有嘶嘶的响声，要尽早安排处理。

功能原理

技术参数

12KV-15KV

型号 Type	额定电压 Rated Volage (kV)	额定电流 Rated Current (A)	开断电流 Breaking Current (A)	冲击电压 Impulse Volage (BIL)	工频耐压 Power- frequency withstand Voltage (kV)	爬距 Leakage distance (mm)	重量 Weight (kg)	包装尺寸组装 Dimensions (cm)
HRW12	15	100	6300	125	45	400	6.5	49×31×12
HRW12	15	200	12500	125	45	400	7	49×31×12

结构尺寸

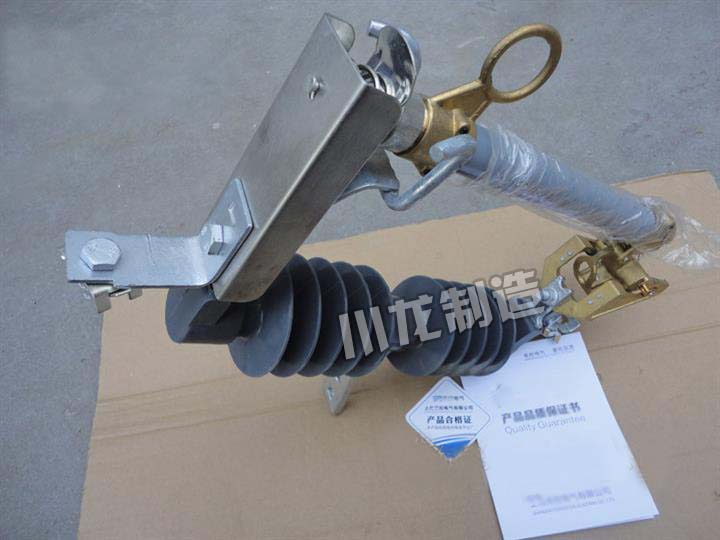

产品实拍
