GW5-40.5/630A户外高压隔离开关35KV

GW5-40.5/630A户外高压隔离开关35KV

GW5系列户外高压隔离开关(以下简称开关),广泛应用于发电厂、变电站及大型工矿企业,它具有现外形美观、占地面积小、有多种安装形式、操作灵活轻便等特点,深受广大用户的欢迎。
材质配置

陶瓷,紫铜件,铁件

型号

GW5-40.5/630A

全国24小时销售热线:

13616630771

GW5系列户外高压隔离开关(以下简称开关),广泛应用于发电厂、变电站及大型工矿企业,它具有现外形美观、占地面积小、有多种安装形式、操作灵活轻便等特点,深受广大用户的欢迎。随着电力工业的飞速发展,对各类高压电器提出了更高的要求,老式的GW5开关已不能满足需要,我公司针对这一现状,在原型的基础上按现行的国家标准和国际标准,并根据开关在使用中存在的问题,进行了改进设计。

改进后产品的电气和机械性能都有较大的提高,已全面达到国家标准GB1985及其第一号修订和国际状,标准IEC129、IEC694的要求。

2、使用环境

开关用于三相交流50Hz电路,供有电压无负载时分合电路之用,其基本使用条件如下:

海拔高度:一般产品不超过1000m,高原型产品不超过3000m;

环境温度:不低于一40℃,不高于+40℃;

风速:不大于35m/s;

地震烈度:不超过8度;

普通型适用于Ⅱ级污秽地区,防污型适用于Ⅲ级污秽地区;按(GB5582国家标准划分);

3、不适用于下列场所

有燃烧和爆炸危险的场所;

有剧烈震动和冲击的场所;

有严重腐蚀金属和绝缘材料的化学物质场所;

4、基本技术参数

项目

数 值

额定电压(KV)

35

110

接地刀闸

最高工作电压(KV)

40.5

126

额定电流(A)

630

1250

630

1250

630

1250

动稳定电流(峰值KA)

50

80

50

80

50

80

热稳定电流(有效值KA)

20

31.5

20

31.5

20

31.5

动稳定时间(s)

4

5、运行和检查

1、投入运行前的检查

导电的各接触部位应接触良好,紧固件应牢固可靠,各运动部位灵活,开关与母线的连接应可靠。

2、运行

开关必须在线路负荷切断后方可进行操作。带接地闸发的开关,必须在主闸刀完全分闸到位后方可合接地闸刀,反之,必须在接地闸刀完全分闸到位后方可合主闸刀。

3、定期检查

开关每年进行一次综合检查,检查时应注意下列各项:

清除尘污,检修导电接触面并涂上工业凡士林;

检查各零部件,如有损坏,应进行修理或更换;

检查高速主闸刀的三相同步性和接地闸刀合闸的到位情况;

检查各紧固件是否有松动现象;

检查操动机构能否到位并锁定;

检查辅助开关指示是否正确;在各机械运行部位涂上润滑脂;

清除铁锈,外表面全部涂漆。

6、外形及安装尺寸图

开关安装基础推荐采用图1的形式

7、订货须知

认真填写型号,请不要随意省略。

注明操动机构的型号。如单独订购CS17G机构,应加注是单手柄、双手柄或三手柄。

如需要配装电磁锁或机械程序锁应另加说明。电磁锁一般由本公司指定型号和生产厂,可由本公司统一配给,也可由用户自行解决;机械程序锁由用户提出型号和相关尺寸,本公司根据要求留出安装位置。

如需要配装辅助开关应另加说明,并注明节点对数,辅助开关由本公司连同机构一起配给。

在城填和工矿区周围等污染较严重的区域,建议采用防污产品。

功能原理

技术参数

结构尺寸

产品实拍

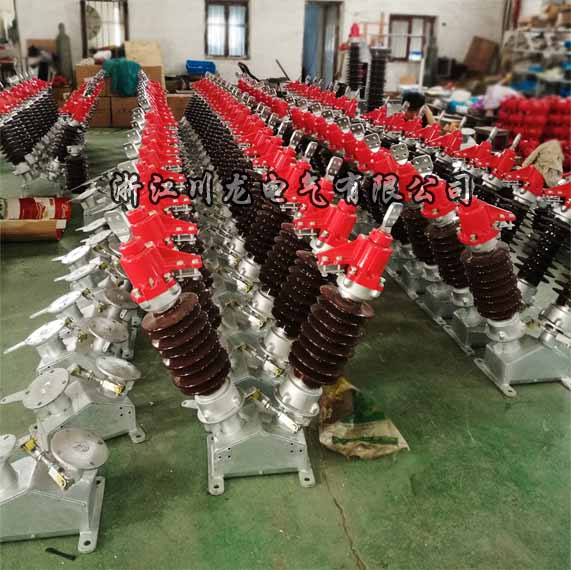

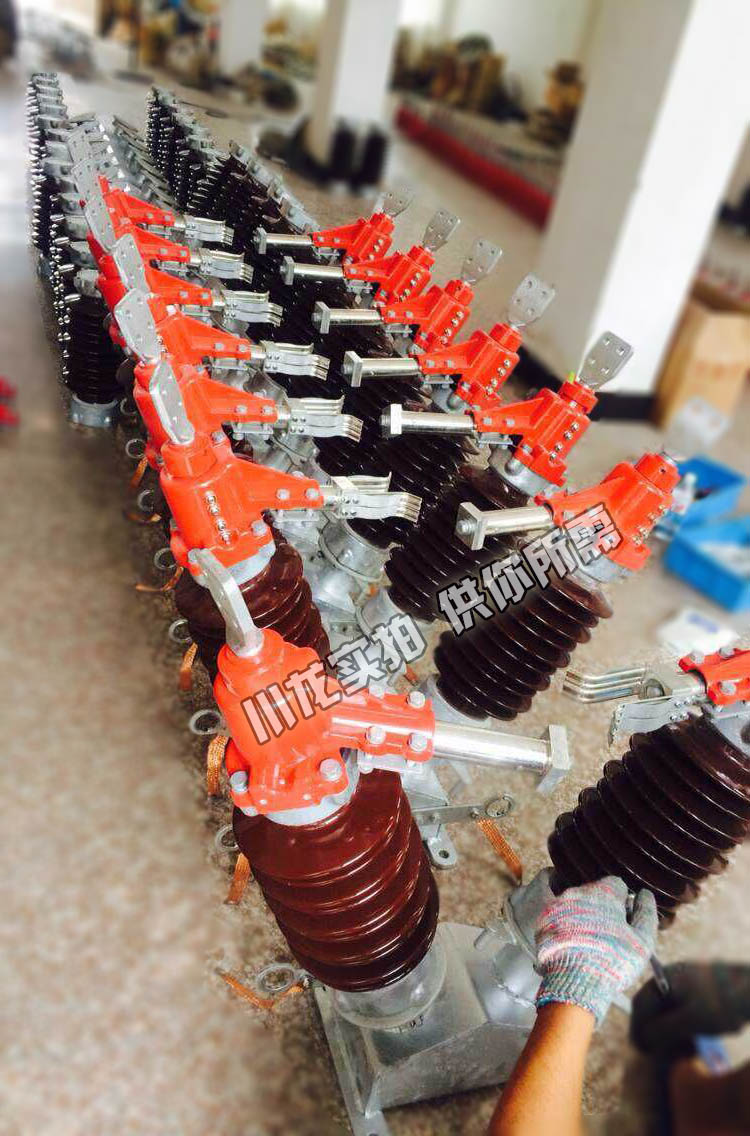

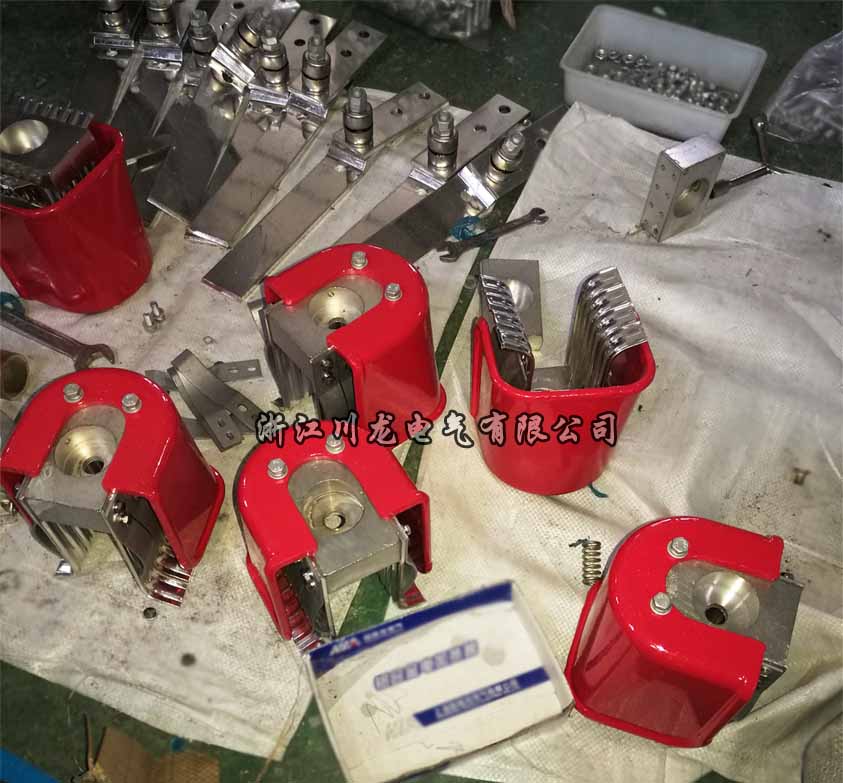

GW5-40.5户外隔离开关GW5-35KV高压隔离开关GW5-40.5隔离开关动静触头
