FZW32-12高压真空隔离负荷开关

FZW32-12高压真空隔离负荷开关

FZW32-12户外高压隔离真空负荷开关(以下简称负荷开关)是三相交流50Hz、额定电压12kV的户外高压开关设备,适合于开断、关合城市或农村配电系统负荷电流和熔断器的分断转移电流。配以电动机构和控制器可作为线路分断开关或自动分断器用。由于采用了新型绝缘结构设计和真空灭弧室,本负荷开关开断后具有明显可见断口,兼有隔离开关的功能,此外还有开断容量大、无油,因而对环境无污染、无爆炸危险、寿命长和免维护等特点。
材质配置

铁镀锌,手动,电动可选。

型号

FZW32-12/1250-25

全国24小时销售热线:

13616630771

FZW32-12户外高压隔离真空负荷开关(以下简称负荷开关)是三相交流50Hz、额定电压12kV的户外高压开关设备,适合于开断、关合城市或农村配电系统负荷电流和熔断器的分断转移电流。配以电动机构和控制器可作为线路分断开关或自动分断器用。由于采用了新型绝缘结构设计和真空灭弧室,本负荷开关开断后具有明显可见断口,兼有隔离开关的功能,此外还有开断容量大、无油,因而对环境无污染、无爆炸危险、寿命长和免维护等特点。

FZW32真空负荷开关型号及其含义

使用环境条件

1、周围空气温度:上限+40度,下限-40度;

2、海拔:≤1000m(若海拔增高,则额定绝缘水平相应提高);

3、风压:不超过700Pa(相当于风速34m/s);

4、地震烈度:不超过8度;

5、污秽等级:Ⅳ级;

6、最大日温差:不超过25度;

7、相对湿度:日平均不大于95%,月平均不大于90%;

8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

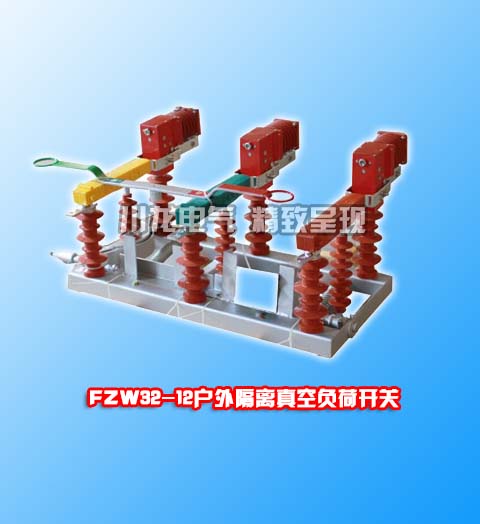

FZW32-12真空负荷开关

功能原理

负荷开关是由隔离刀和真空灭弧室这两大组件组成,隔离刀承担了合闸和分闸时绝缘作用,真空灭弧室承担熄灭电弧的作用。

隔离刀是由弹簧过中机构进行合分闸操作的,过中弹簧提供了隔离刀合闸时所需的能量,并保证了真空灭弧室在分闸时熄灭电弧而不受人为因素的影响,真空灭弧室在隔离刀的分闸过程中,有快速机构提供灭弧室的分闸速度。隔离刀的三相联动操作确保了灭弧室的分闸同期性。

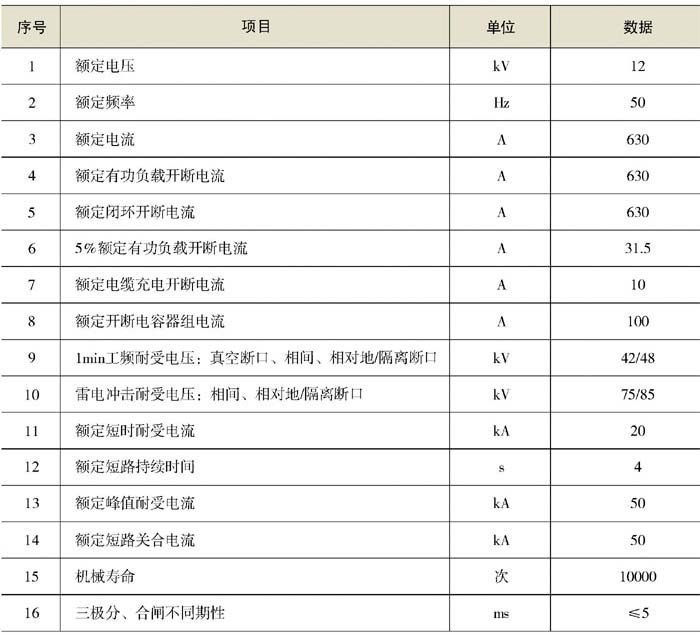

技术参数

结构尺寸

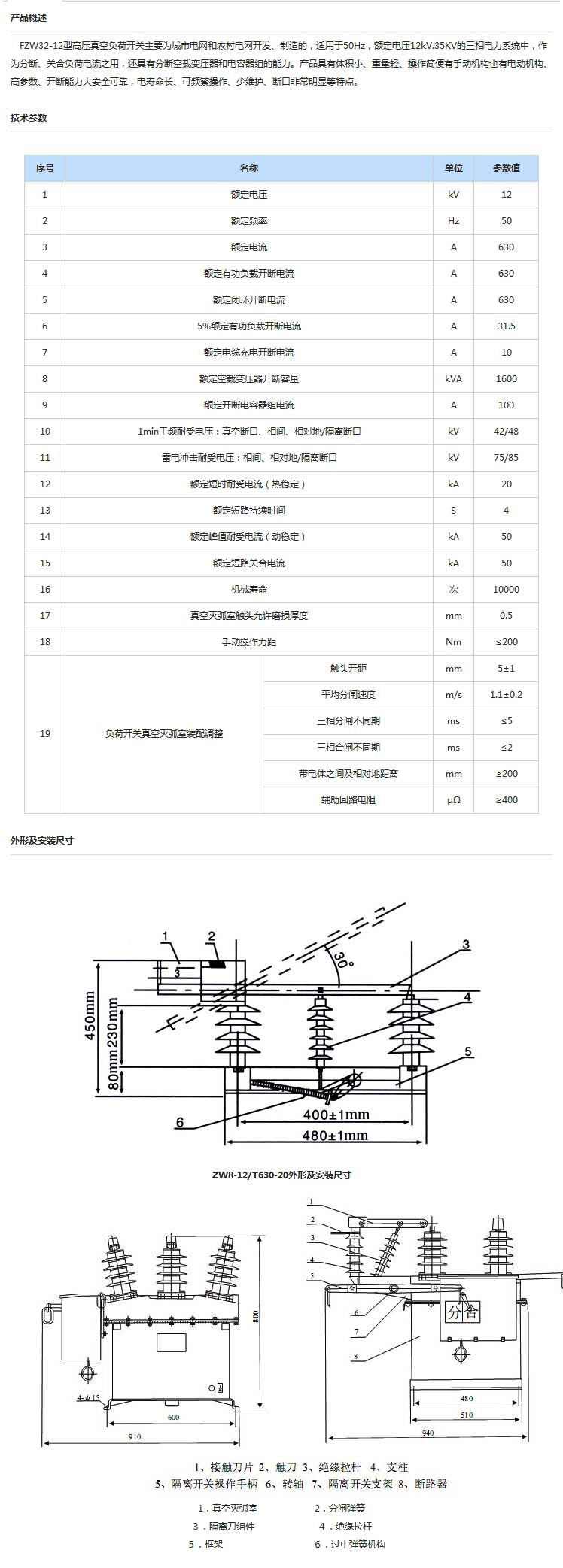

外形及安装尺寸

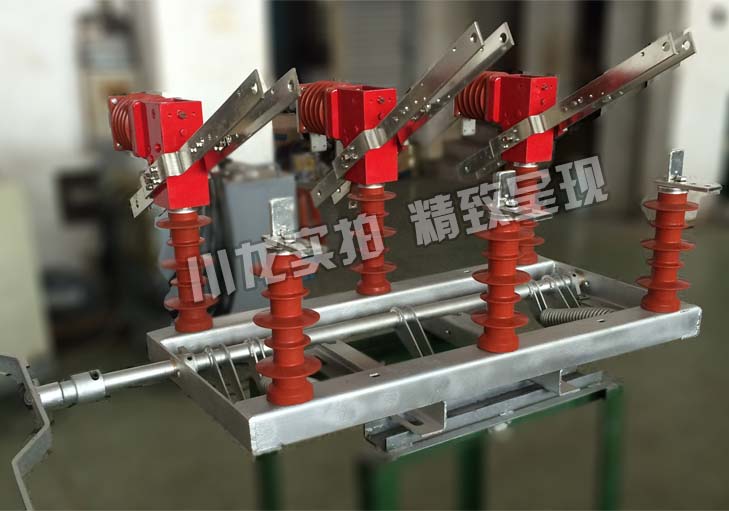

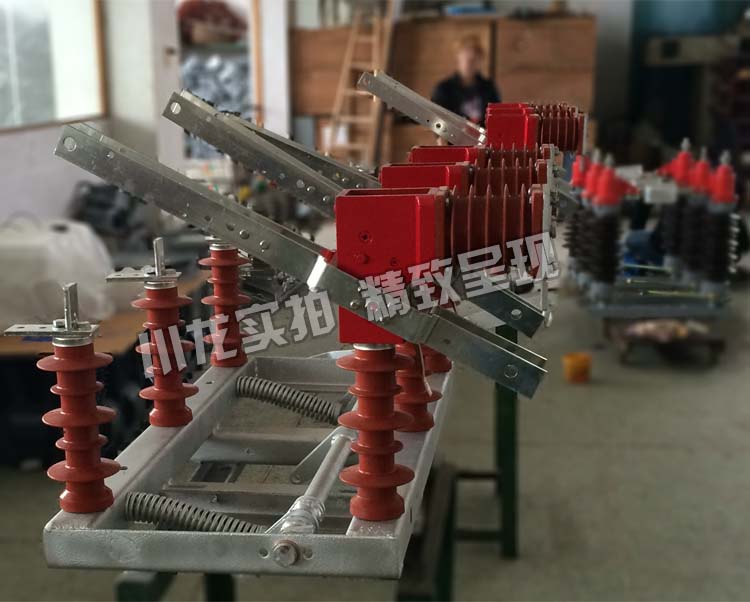

产品实拍

FZW32-12高压隔离负荷开关FZW32-12高压真空隔离负荷开关
