FZW28-12FP电压电流型智能分界真空负荷开关

FZW28-12FP电压电流型智能分界真空负荷开关

电压电流型智能分段成套装置(简称分段器),适用于10kV配电系统馈电线路主干线或分支线处,能够与变电站出线断路器或智能重合器配合,采用以线路“电压--时间”为判据的闭锁合闸技术,以“故障电流”为判据的闭锁分闸技术进行故障处理,识别馈线线路短路和接地故障类型,完成线路故障监测、隔离及非故障区段恢复供电等功能。
材质配置

铁壳喷塑,PT内置,外置可选。电压电流型

型号

FZW28-12FP/630-20

全国24小时销售热线:

13616630771

一.产品概述

FZW28-12FP电压电流型智能分段成套装置(简称分段器),适用于10kV配电系统馈电线路主干线或分支线处,能够与变电站出线断路器或智能重合器配合,采用以线路“电压--时间”为判据的闭锁合闸技术,以“故障电流”为判据的闭锁分闸技术进行故障处理,识别馈线线路短路和接地故障类型,完成线路故障监测、隔离及非故障区段恢复供电等功能。

该装置支持3G、GPRS、CDMA、GSM短信、光纤等多种通信方式,能把状态信息、故障信息上送至配电区域监控系统,从而实现配电网的实时监控及远方遥控等功能。

      FZW28电压电流型智能分界负荷开关

二.系统设备构成和功能

         设备构成

设备名称

规格型号

后台管理系统(选配)

户外交流高压真空负荷开关

FZW28-12F

SDS-S2000

区域配电监控系统

电压电流型分段开关控制器

SDT-F140

电源变压器

10kV/220V

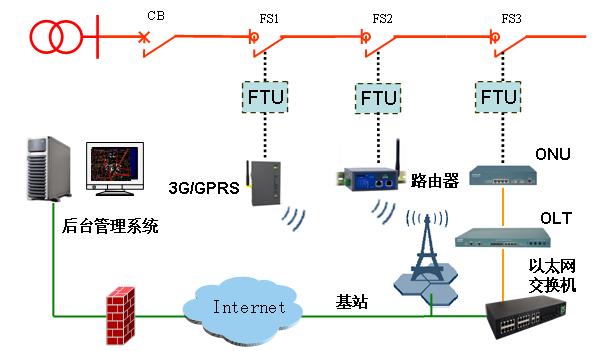

系统构成及工作原理



说明:

CB:变电站出线重合器;

FS:智能分段器;

FTU:智能终端(控制器)。

Ø  分段器采用以“电压--时间”为判据的闭锁合闸技术,以“故障电流”为判据的闭锁分闸技术进行故障处理。

Ø  分段器两侧失压且无电流通过,脱扣自动快速分闸,一侧有压则延时合闸。

Ø  闭锁合闸:分段器合闸之后在设定时间内失压,并检测到故障电流,自动分闸并闭锁合闸,隔离故障;若没有检测到故障电流,则分闸不闭锁合闸。

Ø  闭锁分闸:分段器合闸之后没有检到故障,则闭锁分闸,延时5分钟后闭锁复归。

Ø  分段器具备非遮断电流保护,当检测到流过负荷开关电流大于600A时,闭锁跳闸回路。

功能原理

.技术特点

负荷开关本体采用真空灭弧、SF6气体绝缘,无油化设计。

负荷开关本体三相共箱布置、瓷套电缆浇铸出线、全密封机构、军品级航空插座、整体全密封技术保证产品耐候性强。

抗凝露性能好,免维护设计。

负荷开关本体内置隔离断口与真空灭弧室串联异步联动,开关分合能力强,安全性高。

负荷开关本体独特的非遮断电流保护设计,彻底避免开关在故障瞬间分闸动作。

控制器以线路电压为判据,并自动检测故障电流,通过延时合闸与变电站保护配合实现就地故障处理,不依赖通信,不用主站可自动识别故障、自动切除故障区段。

控制器外壳使用不饱和聚酯材料,耐候性强、抗凝露、体积小重量轻,防护等级IP67。

控制器采用超级电容(也可选配蓄电池)后备电源系统,免维护设计。

控制器具有独特明显的现场故障显示功能,方便故障查寻。

控制器具备无线ZIGBEE及蓝牙等通信功能,通过PDA等手持终端就地杆下维护,无需蹬杆操作,维护方便、安全。

控制器配置通信模块及建立通信链接后,可实现遥信、遥测、遥控、遥调等功能。

.故障处理方式

故障性质

故障处理方式

永久性故障

l  故障发生:CB或FB保护跳闸,分段器两侧失压后自动快速分闸。

l  故障计时:CB或FB重合,分段器依次有压延时合闸,没有检测到故障电流,则闭锁分闸。

l  故障隔离:检测到线路失压,CB或FB跳闸,分段器自动分闸并闭锁合闸

l  恢复送电:CB或FB二次重合,馈线非故障区段直接恢复供电。

瞬时性故障

l  故障发生:CB或FB保护跳闸,分段器两侧失压后自动快速分闸。

l  恢复送电:CB或FB重合,故障消失,分段器一次有压延时合闸,恢复送电。


技术参数

三.主要技术参数

户外交流高压真空负荷开关

电压电流型分段开关控制器

电源变压器

项目

参数

项目

参数

项目

参数

额定电压

12kV

工作温度

-40℃~70℃

变比

10/0.22

额定电流

630A

额定电源

AC220V±20%

精度

1级

额定短时耐受电流

20kA/4s

电压电流精度

0.5级

额定容量

500VA

额定短路关合电流

50kA(峰值)

SOE分辨率

≤2ms

瞬时容量(1S)

3000VA

分闸时间

≤35ms

电磁兼容

IV级

爬电比距

>35mm/k V

合闸时间

120ms~200ms

延时合闸/失压监测

5s/3s

一次工频耐压

42kV/1min

电寿命

10000次

整机功耗

≤10W

长期过电压

20kV


结构尺寸

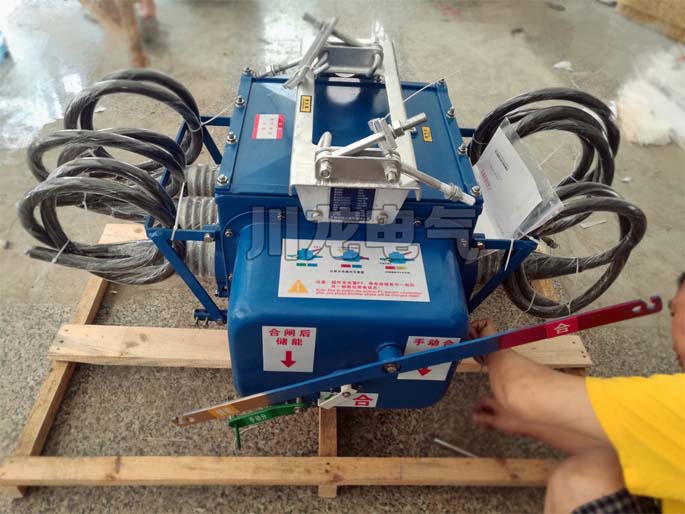

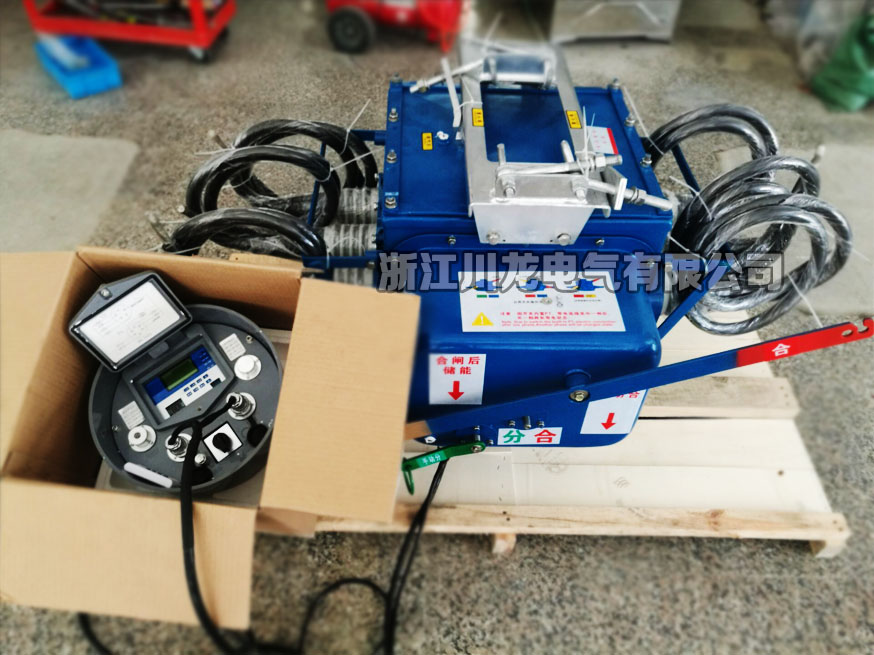

产品实拍
