FZN21-12D高压真空负荷开关及熔断器组合电器

FZN21-12D高压真空负荷开关及熔断器组合电器

FZN21-12高压真空负荷开关及组合电器用于三相交流12kV、50Hz的配电系统中。具有结构紧凑、体积小、重量轻、寿命长、关合开断能力强、安全可靠等优点,与熔断器配合使用(简称组合电器),可替代造价较高的断路器,其操作和维护简单方便。
材质配置

本产品具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。具有开断额定电流、过载电流(FZN21-12DR/T125-31.5)可开断短路电流和防止设备缺相运行能力,开关有明显可见的隔离断口,配装具有关合能力的接地开关电动弹簧机构,能够远动远控。

型号

FZN21-12D/630-20

全国24小时销售热线:

13616630771

FZN21-12高压真空负荷开关及组合电器用于三相交流12kV、50Hz的配电系统中。具有结构紧凑、体积小、重量轻、寿命长、关合开断能力强、安全可靠等优点,与熔断器配合使用(简称组合电器),可替代造价较高的断路器,其操作和维护简单方便。
FZN21-12高压真空负荷开关适用于三相交流10KV、50HZ的电力系统中,或与成套配电设备及环网开关FZN21-12系列户内高压真空负荷开关
FZN21-12系列户内高压真空负荷开关柜,组合式变电站等配套使用,广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等,可作为环网供电或终端,起着电能的分配、控制和保护的作用。该产品技术性能符合IEC出版物 60265-1/FDIS《高压负荷开关,第一部分:额定电压1KV以上52KV以下的高压负荷开关》、IEC60420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804-63KV《交流高压负荷开关》的规定。
本产品具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。具有开断额定电流、过载电流(FZN21-12DR/T125-31.5)可开断短路电流和防止设备缺相运行能力,开关有明显可见的隔离断口,配装具有关合能力的接地开关电动弹簧机构,能够远动远控。

使用环境条件

海拔高度≤1000m:

周围环境温度-25℃~+40℃:

相对湿度:日平均值不大于95%.月平均值不大于90%:

无导电性尘埃、腐蚀性气体和水蒸气的场所:

无火灾和爆炸危险的场所; 无剧烈震动、倾斜度小于3°的场所。

型号及含义

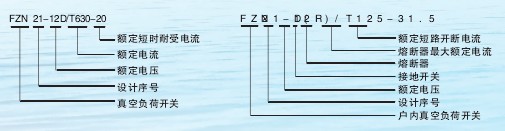

FZN21-12户内高压隔离开关型号含义说明

FZN21-12高压隔离开关产品的主流型号有:

FZN21-12/630-20,FZN21-12D/630-20,FZN21-12/t630-20

FZRN21-12D/T1250-31.5,FZN21-12RD/1250-31.5,FZN21-12RD/1250-31.5

主要技术参数

FZN21-12隔离开关技术参数及规格含义



功能原理

FZN21-12高压真空负荷开关主要由框器、隔离开关(组合器的限流熔断器在隔离开关上)、真空开关管、FZN21-12/630A高压真空负荷开关
FZN21-12/630A高压真空负荷开关
接地开关、弹簧操作机构等组成。
本产品结构紧凑、体积小、寿命长、关合开断能力强、操作维护简便。真空开关配有弹簧操作机构, 采用电动机(另配手动)弹簧储能、合闸方式有电磁铁合闸和手动分、合闸两种。隔离开关、真空开关,接地开关之间互相联锁(机械联锁),以防止误操作。

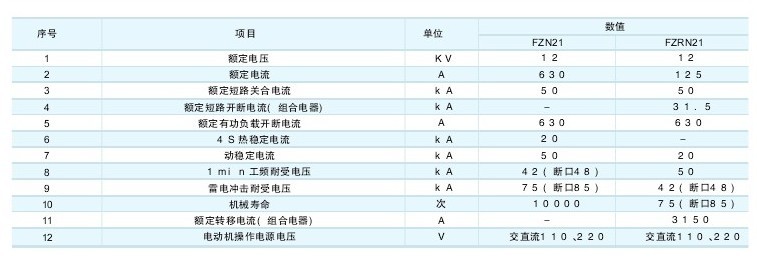

技术参数

序号

项目

单位

数值

数值

FZN21-12D/T630-20

FZN21-12D/T630-20

1

额定电压

KV

12

12

2

额定频率

HZ

50

50

3

额定电流

A

650

125

4

额定缘缘水平

1min工频耐受电压

KV

真空断口、相间对地42

隔离断口48

雷电冲击耐受电压(峰值)

KV

真空断口、相间对地75

隔离断口85

5

额定峰值耐耐受电流

KA

50

-

6

4s额定知时耐受电流

KA

20

-

7

额定有功负载开断电流

A

630

-

8

额定闭环开断电流

A

630

-

9

额定电缆充电开断电流

A

10

-

10

开断空载变压器容量

KVA

1250

1250

11

额定短路开断电流

KA

-

31.5

12

额定转移电流

A

-

3150

13

熔断器型号



-

SDLAJ-12,SFLAJ-12,SKLAJ-12

14

撞击器输出能量

J

-

3-5

15

额定短路关合电流

KA

50

80(预期峰值)

16

接地开关额定耐受电流(峰值)

KA

50

50

17

接地开关4s额定短时耐受电流

KA

20

20

18

辅助回路额定电压(DC或AC)

V

≌220,≌110

≌220,≌110

19

机械寿命

10000

10000

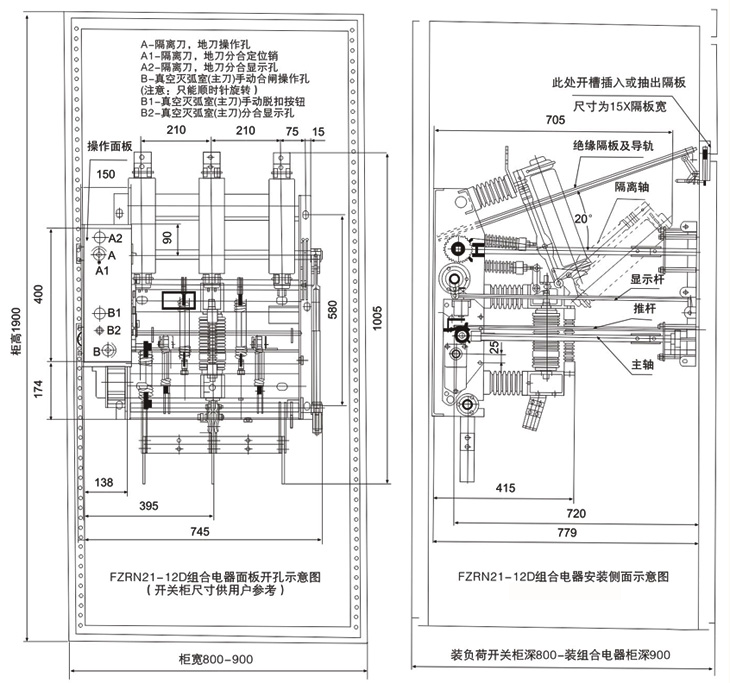

结构尺寸

外形及安装尺寸

FZN21-12型负荷开关及组合电器主要由框架、隔离开关(或熔断器充当隔离开关)、真空灭弧室、接地开关、操作机构等组成。本产品结构紧凑、体积小、寿命长,关合开断能力强、操作维护简便。真空开关配有电操作机构和储能弹簧,可实现快速合分操作。

隔离开关、真空开关,接地开关之间互相联锁,以防止误操作。

1、框架 2、隔离刀 3、熔断器 4、绝缘拉杆 5、上支架 6、灭弧室 7、接地刀静触头 8、绝缘子 9、接地刀 10、接地弹簧 11、分闸弹簧 12、绝缘拉杆 13、主轴 14、脱扣机构 15、付轴 16、联动拉杆 17、操作机构负荷开关无熔断器(项3)和脱扣机构(项14)

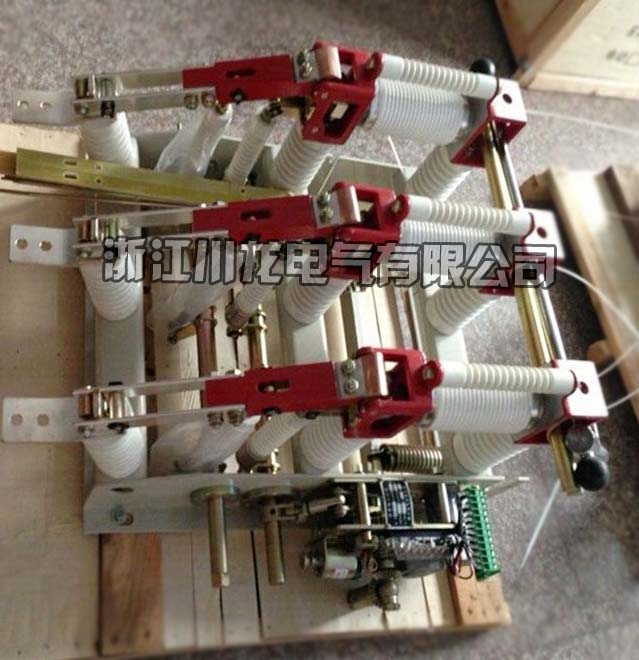

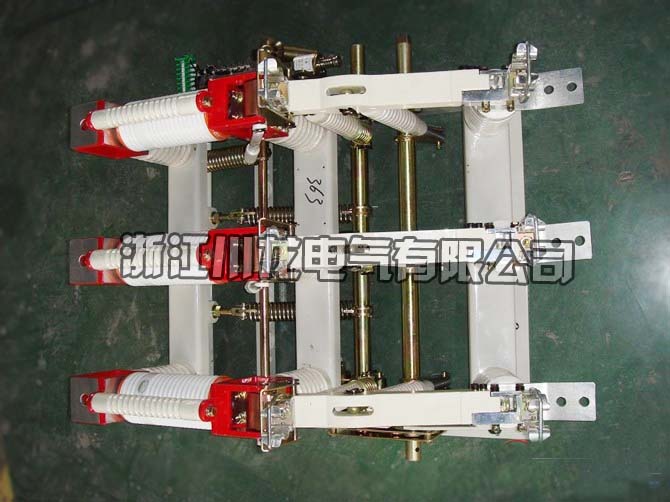

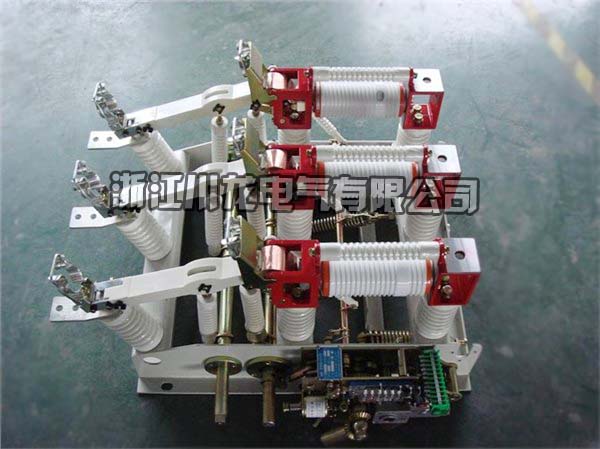

产品实拍
