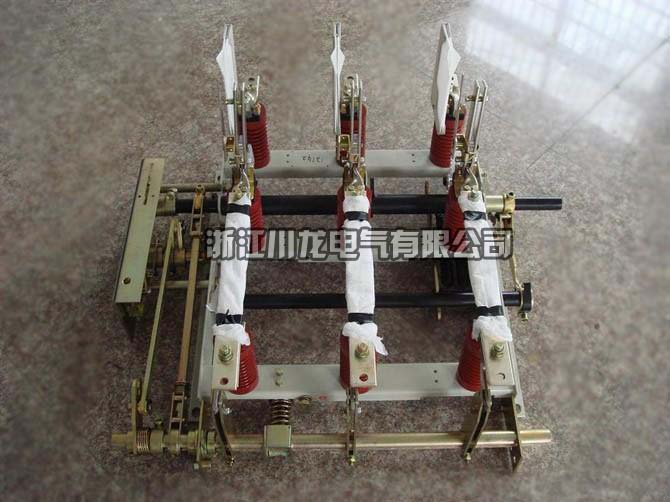

FN7(C)-12系列高压负荷开关及熔断器组合电器是在FN7-12系列高压负荷开关的基础上，增加侧面操作机构，使得安装更加简捷方便，能够满足广大用户的不同要求。
型号FN7-12/400A
全国24小时销售热线:
13616630771
FN7-12/400A交流高压负荷开关(以下简称负荷开关)是一种新型产气式户内高压负荷开关，适用于交流50Hz，额定电压12kV的三相交流电力系统中，作为开断负荷电流及关合短路电流之用。FN7(C)-12系列高压负荷开关及熔断器组合电器是在FN7-12系列高压负荷开关的基础上，增加侧面操作机构，使得安装更加简捷方便，能够满足广大用户的不同要求。
使用环境
1、周围空气温度：上限+40 ℃，下限一般地区10℃，高寒区-25℃。
2、海拔高度为1000m及以下。
3、相对湿度：月平均值不大于90%，日平均值不大于95%。
4、周围空气应不受腐蚀性或可燃气体及水蒸气体等明显污染。
5、无经常性剧烈运动。
概述
| 类别 | 全型号 |
DS 接地开关在线端 |
DK 接地开关在线端 |
L 联锁装置 |
R 熔断器 |
RA 撞击式熔断器 |
F 电动分闸装置 |
| 无脱扣器 | FN7-12 | — | — | — | — | — | — |
| FN7-12DSL | △ | — | △ | — | — | — | |
| FN7-12DXL | — | △ | △ | — | — | — | |
| FN7-12R | — | — | — | △ | — | — | |
| FN7-12DSLR | △ | — | △ | △ | — | — | |
| FN7-12DXLR | — | △ | △ | △ | — | — | |
| 带撞击脱扣器 | FN7-12RAF | — | — | — | — | △ | △ |
| FN7-12DSLRAF | △ | — | △ | — | △ | △ | |
| FN7-12DXLRAF | — | △ | △ | — | △ | △ |
额定参数
| 额定电压(KV) | 最高电压（KV） | 额定电流（A） | 1min 工频耐压（KV） | 4S热稳定电流(有效值)(KA) | 动稳定电流(峰值)(KA) | 短路关合电流(KA) | 额定开断电流（A） | 额定转移电流（A） |
| 12 | 12 | 400 | 42/48 | 12.5 | 31.5 | 31.5 | 400 | 1000 |
| 630 | 42/48 | 20 | 50 | 50 | 630 | 1000 |
熔断器额定参数
| 型号 | 额定电压（KV） | 额定电流（A） | 熔体的额定电流（A） |
| SDLA*J | 12 | 40 | 6.3,10,16,20,25,31.5,40 |
| SFLA*J | 12 | 100 | 50,63,71,80,100 |
| SKLA*J | 12 | 125 | 125 |
