FN5-12系列户内高压负荷开关及熔断器组合电器

FN5-12系列户内高压负荷开关及熔断器组合电器

FN5-12RD/630户内交流高压负荷开关(以下简称负荷开关适用于交流50Hz、12kV的网络中,作为开断负荷电流及关合短路电流之用。带有熔断器的负荷开关可切断短路电流,作保护开关之用。本负荷开关可配用CS6-1型手动操作机构、本产品专用CS□手动操作机构或CJ□电动操动机构。
材质配置

FN5-12R(L)型户内交流高压负荷开关-熔断器组合电器经全面型式试验和长期的试运行考核,性能达到IEC420《交流高压负荷开关-熔断器组合电器》(1990版)和GB3804《3-63KV交流高压负荷开关》标准要求,与国外同类产品比较,技术参数已达到同类产品水平,具有体积小,重量轻,可用于环网柜和箱式变电站,广泛应用于10KV线路电能的分配,可实现开关、隔离和接地三工位,并有效地避免了设备的缺相运行。

型号

FN5-12/400A

全国24小时销售热线:

13616630771

FN5-12RD/630户内交流高压负荷开关(以下简称负荷开关适用于交流50Hz、12kV的网络中,作为开断负荷电流及关合短路电流之用。带有熔断器的负荷开关可切断短路电流,作保护开关之用。本负荷开关可配用CS6-1型手动操作机构、本产品专用CS□手动操作机构或CJ□电动操动机构。

FN5-12R(L)型户内交流高压负荷开关-熔断器组合电器经全面型式试验和长期的试运行考核,性能达到IEC420《交流高压负荷开关-熔断器组合电器》(1990版)和GB3804《3-63KV交流高压负荷开关》标准要求,与国外同类产品比较,技术参数已达到同类产品水平,具有体积小,重量轻,可用于环网柜和箱式变电站,广泛应用于10KV线路电能的分配,可实现开关、隔离和接地三工位,并有效地避免了设备的缺相运行。

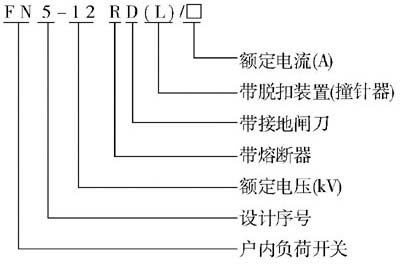

型号及其含义

使用环境条件

1、周围空气温度上限:+40度,下限:-25度;

2、海拔高度不超过1000m;

3、相对湿度日平均值不大于95%,月平均值不大于90%;

4、地震烈度不超过8度;

5、无火灾、爆炸危险,化学腐蚀及剧烈振动的场所;

6、污秽等级:Ⅱ级;

7、周围空气应不受腐蚀性或可燃性气体及水蒸汽等明显污染。

主要产品型号:FN5-12RL/630、FN5-12RL/400(A)



功能原理

本负荷开关的外形与一般户内隔离开关相似,开关的底部为底架,传动机构装于其中,若带接地刀,还配有联锁机构,底架上装有六只绝缘子起支持作用。上、下绝缘子分别装有触座、支座,触刀装在支座上,与触座接触后,形成了电流回路,灭弧器装于两触刀片之间。

技术参数

1、负荷开关-熔断组合电器的技术参数见下表:

序号 名称 单位 参数
1 额定电压 KV 12
2 最高工作电压 KV 12
3 额定频率 Hz 50
4 额定电流 A 100
5 额定短路开断电流 KA 50
6 1min 工频耐受电压(有效值)对地、相间/隔离断口 KA 42/48
7 雷电冲击耐受电(压峰)值对地、相间/隔离断口 KV 75/85
8 熔断件撞击输出能量 Kg ≈5

2、组合电器所配负荷开关的技术参数见下表。
序号 名称 单位 参数
1 额定电压 KV 12
2 最高工作电压 KV 12
3 额定频率 Hz 50
4 额定电流 A 630
5 额定负载有功负载开断电流 A 630
6 5%额定有功负载开断电流 A 31.5
7 额定电容开断电流 A 10
8 额定电感开断电流 A 40
9 额定转移电流 KA 1.3
10 额定短时耐受电流 KA 20
11 额定峰值耐受电流 KA 50
12 机械寿命 2000

结构尺寸

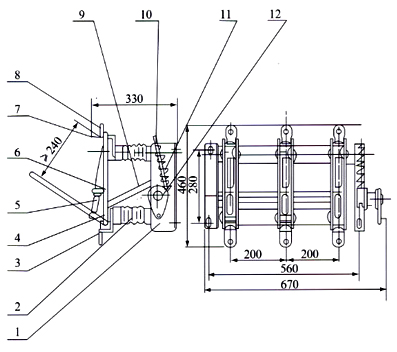

外形图

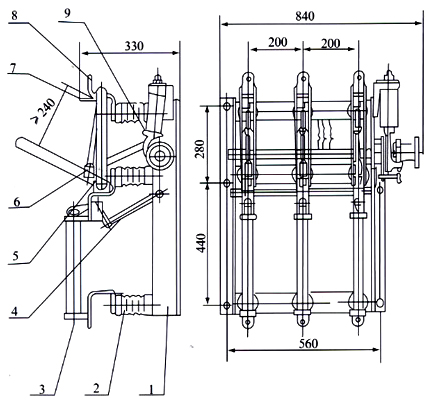

1、框架
2、支柱绝缘子
3、支座接线座
4、刀片
5、灭弧管
6、扭簧及扭簧销轴
7、导向片
8、触座接线板
9、拉杆
10、负荷开关转轴
11、弹簧储能机构
12、操作机构

FN5-12 户内交流高压负荷开关

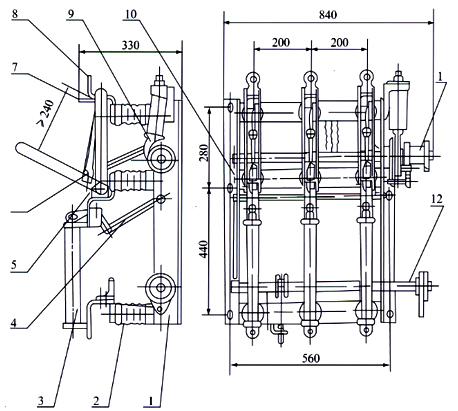

1、框架
2、接地刀片
3、接地开关轴
4、支柱绝缘子
5、接地转轴
6、支座接地板
7、刀片
8、灭弧管
9、拉簧接钮簧销轴
10、导向片
11、触座接线板
12、拉杆
13、负荷开关轴
14、接线开关弹簧储能机构
15、接地开关弹簧储能机构
16、负荷开关操作机构
17、接地开关操作机构

FN5-12D户内交流高压负荷开关

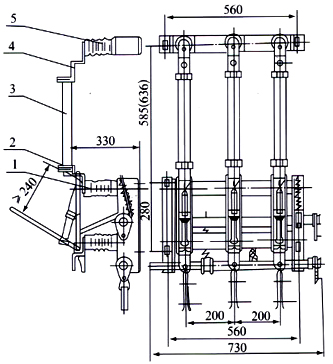

1、FN5-12负荷开关
2、支座熔断器接线板
3、熔管
4、熔断器接线板
5、熔断器支架
注:配RN3熔管电流75A及75A以上的安装尺寸为括号内尺寸。

FN5-12R 户内交流高压负荷开关
1、FN5-12D负荷开关
2、支座熔断器接线板
3、熔管
4、熔断器接线板
5、熔断器支架
注:配RN3熔管电流75A及75A以上的安装尺寸为括号内尺寸。

FN5-12DR户内交流高压负荷开关
外型图
1、FN5-12负荷开关
2、支座熔断器接线板
3、熔管
4、熔断器接线板
5、熔断器支架
注:配RN3熔管电流75A及75A以上的安装尺寸为括号内尺寸。

FN5-12R/S 户内交流高压负荷开关
1、低架
2、绝缘子
3、熔管
4、脱扣装置
5、动触头
6、灭弧管
7、导向片
8、静触头
9、分合闸机构

FN5-12R(L)户内交流高压负荷开关

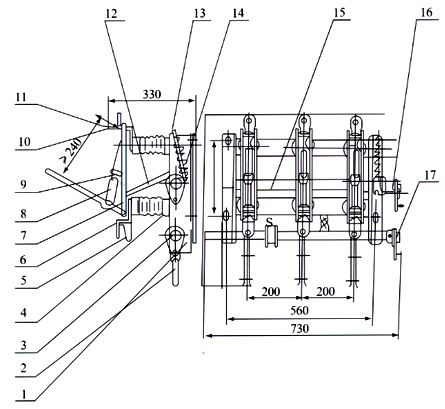

1、底架
2、绝缘子
3、熔管
4、脱扣装置
5、动触头
6、灭弧管
7、导向片
8、静触头
9、分合闸机构
10、联锁装置
11、负荷开关操动机构
12、接地开关

FN5-12RD(L)户内交流高压负荷开关
安装图

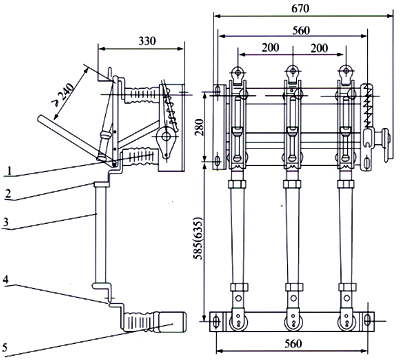

1、符合开关与CS6-Ⅰ型操动机构联接安装图
1、插座
2、框架
3、熔断器
4、负荷开关本体

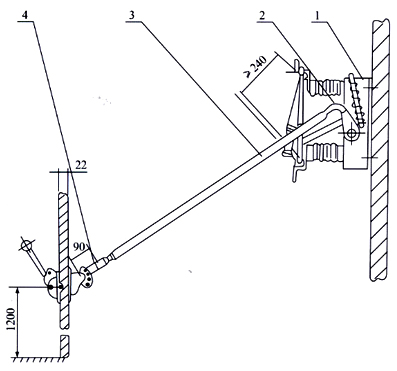

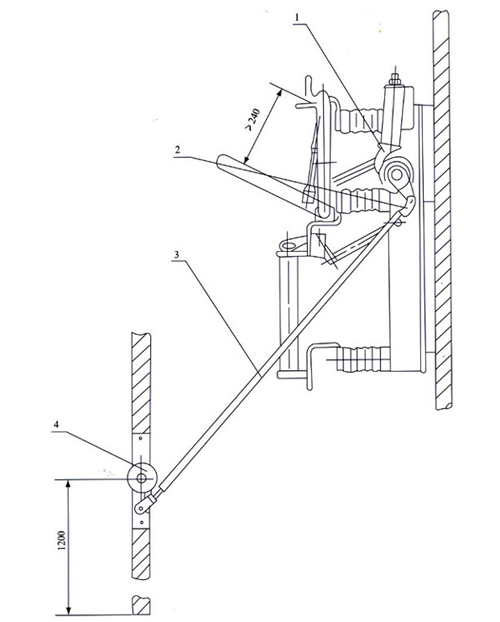

1、符合开关与CS□操动机构联接安装图
1、负荷开关
2、弯连接
3、3/4"焊接钢管(用户自备)
4、操动机构

操作机构开孔尺寸图

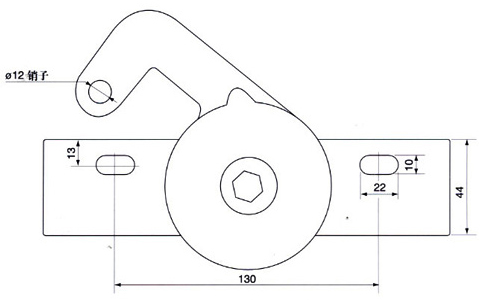

Cs6操动机构开孔尺寸图 CS□操动机构开孔尺寸图(侧面)

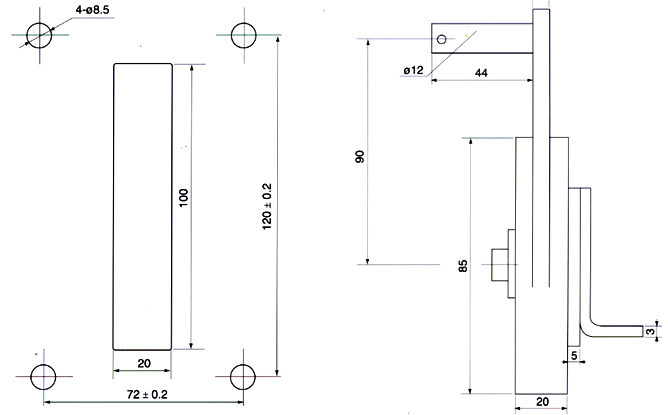

CS□操动机构开孔尺寸图(正面)

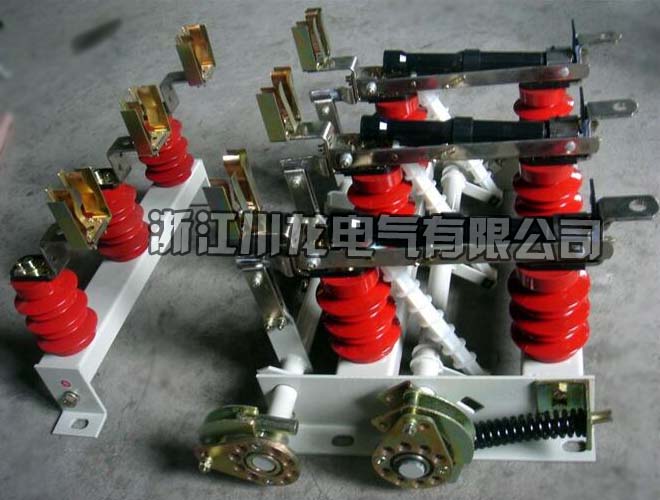

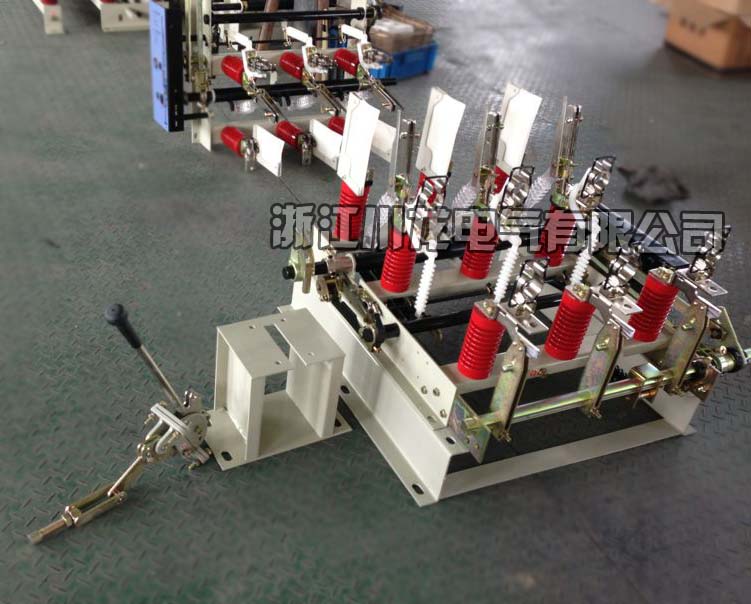

产品实拍

fn5-12负荷开关fn5-12高压负荷开关FN5-12户内高压负荷开关
