FKN12压气式负荷开关,FKRN12A-12D系列压气式负荷开关-熔断器组合电器,适用于12kV及以下三相配电系统中,作为变压器、电缆、架空线路等电力设备的控制和保护之用;特别适用于城网、农网的终端变电站及箱式变电站。并适用于环网、双辐射供电单元的控制和保护。
材质配置

可配熔断器,接地,可电动

型号

FKN12-12/630-20

全国24小时销售热线:

13616630771

一、概述:
FKN12压气式负荷开关,FKRN12A-12D系列压气式负荷开关-熔断器组合电器,适用于12kV及以下三相配电系统中,作为变压器、电缆、架空线路等电力设备的控制和保护之用;特别适用于城网、农网的终端变电站及箱式变电站。并适用于环网、双辐射供电单元的控制和保护。
FKN12系列压气式负荷开关可以分合负载电流和过载电流。
FKRN12A-12D系列压气式负荷开关-熔断器组合电器可以分合负载电流,过载电流,开断线路短路电流。
二、 使用环境条件
周围空气温度 上限:+40℃, 下限:-25℃
海拔高度不超过1000m;
相对湿度:日平均值不大于95%,月平均值不大于90%;
地震烈度不超过8度;
无火灾、爆炸危险,化学腐蚀及剧烈振动的场所;
污秽等级:Ⅱ。

功能原理

三、 结构特点
负荷开关、接地开关、熔断器及机构在一个框架上,可灵活组合,结构紧凑,体积小,安装方便简易;
断口为直动式布置,动、热稳定电流参数高,一次性完成操作;
具有静触头绝缘罩,使环网柜在结构上实现了隔离,省去了相间绝缘隔板,断口绝缘插板,可防止柜内弧光短路事故;
具有独特的活门结构,负荷开关分闸后,后门自动将断口隔离,防护性好;
负荷开关与接地开关、熔断器之间有可靠的机械闭锁装置,满足“五防”要求;
具有手动操作及交直流两用操作电源的电动操作两种形式,便于实现电力系统“三遥”要求。

技术参数

四、技术参数和机械特性
FKN12A-12D系列负荷开关、FKRN12A-12D系列负荷开关——熔断器组合电器技术参数见表1:

表1
序号 名称 单位 FKN12A-12D FKRN12A-12D
1 额定电压 kV 12 12
2 额定频率 Hz 50 50
3 额定电流 A 630 125
4 额定绝缘水平 1min工频耐受电压 对地、相间 kV 42 42
隔离断口 48 48
雷电冲击耐受电压(峰值) 对地、相间 75 75
隔离断口 85 85
5 额定短时耐受电流(热稳定电流) 负荷开关 kA 20
接地开关 20
6 额定短路持续时间(热稳定时间) 负荷开关 S 4
接地开关 2
7 额定短路关合电流(峰值) kA 50
8 额定开断电流 有功负载开断电流 A 630
闭环开断电流 630
5%有功负载开断电流 31.5
电缆充电电流 10
开断空载变压器容量 kVA 1250
9 额定短路开断电流(限流熔断器) kA   31.5
10 额定转移电流 A   1200
11 机械寿命 2000 2000
12 撞击器输出能量 J   1+0.5


机械特性见表2:

表2
序号 名称    单位 数据
1 断口开距 mm ≥175
2 时间中心距 210±2
3 相间空气间隙 ≥125
4 行程 210±4
5 超行程 ≥40
6 三相合闸不同期 ms ≤10
7 三相分闸不同期 ≤5
8 分励脱扣器固有分闸时间 40~65
9 主回路电阻 ≤130


负荷开关熔断器组合电器中的限流熔断器,熔断器额定电流的选择按变压器容量选取,其选择的参考参数见表3:

表3
变压容量(kVA) 100   125  160  200   250   300 /315   400   500   630   750  /800   1000 1250
熔断器额定电流(A) 16 16 16 20 25 31.5 40 50 6 3 80 80
100
100
125


结构尺寸

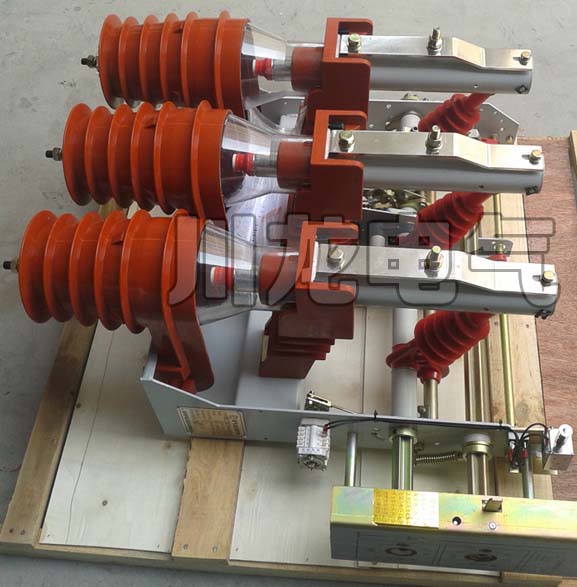

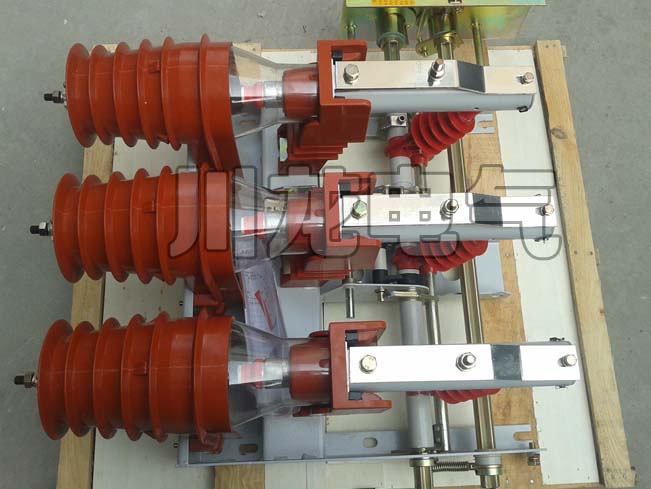

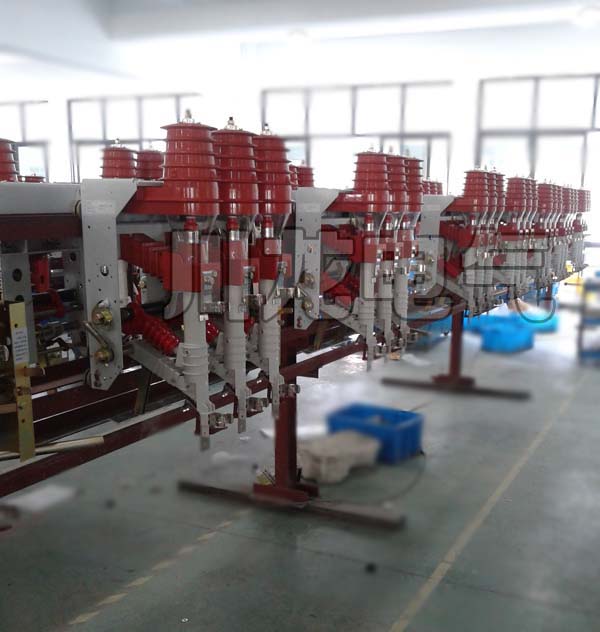

产品实拍
